Optik och ljusfördelning för gatuarmaturer

Linsen bestämmer var ljuset hamnar.

LED-modulens ljusfördelning behöver formas för vägens geometri. Linsen styr ljuset mot avsedd yta och kan begränsa spill mot fasader och omgivning.

Samma armatur kan ge helt olika resultat beroende på vilken lins man väljer. En smal gångbana behöver en smal, lång ljusbild. En bred körbana behöver en bred spridning. Fel optik kan ge bländning, mörka partier mellan stolparna eller onödigt spilljus utanför vägen.

I VALDUR används LEDiL:s 2×2-linsplattform — utvalda ljusfördelningar inom STRADA, AMBER och SPECTRE. DWC är standard i vitt STRADA-utförande och i Amber. Guiden beskriver även LEDiL:s komponentoptik. Övriga optikval hanteras som projektförfrågningar; artikelnummer och prestanda anges i offerten.

Amber är en filtrerande optik, inte en separat LED-typ. Den kan kombineras med VALDUR:s LED-utföranden. DWC är standardljusfördelning för vit optik och Amber; övriga optikval är beställningsvara. Ljusflöde, ljusfärg och ljusfördelning specificeras för den valda kombinationen.

Alla VALDURs linsfamiljer kan användas vid olika montagehöjder. Rätt optik avgörs tillsammans med ljusflöde, stolpavstånd, vägbredd, montagevinkel och krav på jämnhet och bländning.

VARFÖR OPTIK SPELAR ROLL

Rätt optik — ljuset hamnar på vägytan, jämnt fördelat, med lite spilljus.

Fel optik — bländning, mörka partier, ljus som kastas in mot hus eller ut i skogen.

Projektets förutsättningar — bland annat stolphöjd och stolpavstånd — påverkar vilket optikval som ger rätt ljusbild.

Vilken optik passar var?

Varje miljö ställer olika krav. Här är en kortfattad guide — enkel förklaring först, teknisk fördjupning för den som vill gå djupare.

T2 · Typ II

Gång- och cykelväg

Jämnt ljus längs en smalare väg. Ljuset följer vägen istället för att spridas åt sidan.

Teknisk detalj

T2-linsen ger smal men långsträckt ljusbild (Typ II, lång räckvidd). T2 kan användas vid olika montagehöjder när ljusberäkningen visar rätt resultat. Amber eller Spectre passar för att minska blått ljus i bostadsområden.

DWC · Typ III

Lokalgata

Bredare ljusbild för körbana och vägkant. Passar de flesta bostads- och lokalgator.

Teknisk detalj

DWC-linsen (Typ III, asymmetrisk) är det vanligaste valet för allmän stadsbelysning. Den kan användas vid olika montagehöjder när ljusberäkningen visar rätt resultat. Asymmetrisk fördelning riktar ljuset utåt från stolpen. Finns ej i Spectre-variant; välj AMBER-DWC för varmare ton.

DWC eller T2

Kust och öppna miljöer

Kontrollerad ljusbild där spilljus och bländning ska minimeras. Hänsynstagande till mörker är viktigt.

Teknisk detalj

I öppna, vindutsatta lägen avgör kombinationen av montagehöjd, optik, ljusflöde och riktning hur mycket ljus som sprids ut i omgivningen. Installationen verifieras med en projektspecifik ljusberäkning. AMBER-lins rekommenderas för kustsamhällen där mörker och djurliv beaktas.

T2 · Typ II

Elljusspår

Ljus som följer spåret utan att kasta för mycket ljus ut i skogen på sidorna.

Teknisk detalj

T2 ger en smal fördelning som kan prövas för spår och gångvägar. AMBER ändrar spektrumet. Spilljus avgörs av fördelning, riktning och geometri, inte av linsfärgen ensam.

AMBER · T2 eller DWC Projektspecifik bedömning

Naturkänsliga miljöer

Varmare ljus och kontrollerad spridning för att minska påverkan på djurliv och mörkermiljö.

Teknisk detalj

Enligt LEDiL:s tillverkardata reducerar AMBER-linsen cirka 99 % av LED-ljuset inom 380–500 nm; värdet och resulterande CCT beror på LED och vald optik. T2-optik och en väl avvägd montagehöjd kan begränsa spilljus. Ekologisk lämplighet, inklusive installation nära Natura 2000, ska bedömas utifrån plats, arter, ljusnivå, riktning och drifttid. DarkSky / IES

T4 · Typ IV ME · Bakljuskomponent

Breda vägar, torg och p-platser

Maximal breddäckning för ytor där det behövs jämnt ljus över stora bredder.

Teknisk detalj

T4 (Typ IV) ger extremt bred spridning — lämpar sig för breda körbanor och öppna ytor. ME-optiken tillägger en bakljuskomponent. ME är en optikbeteckning, inte en M-belysningsklass. ME finns som projektutförande för VALDUR, tillgängligt på förfrågan. Artikelnummer och prestanda anges i offerten. Om installationen uppfyller vald M-, C- eller P-klass avgörs genom en projektspecifik ljusberäkning. Högre montage kan i vissa projekt minska bländningsrisken, men slutligt val avgörs av installationens geometri. Risk för spilljus utanför vägkanten — kontrollera montagevinkel.

Samma form, olika ljusbild.

Alla linser i VALDUR bygger på LEDiL:s 2×2-plattform (50×50 mm). Du väljer först ljusfördelning (T2, DWC, T4...) och sedan linsfamilj baserat på krav på ljusflöde och blåljusreduktion.

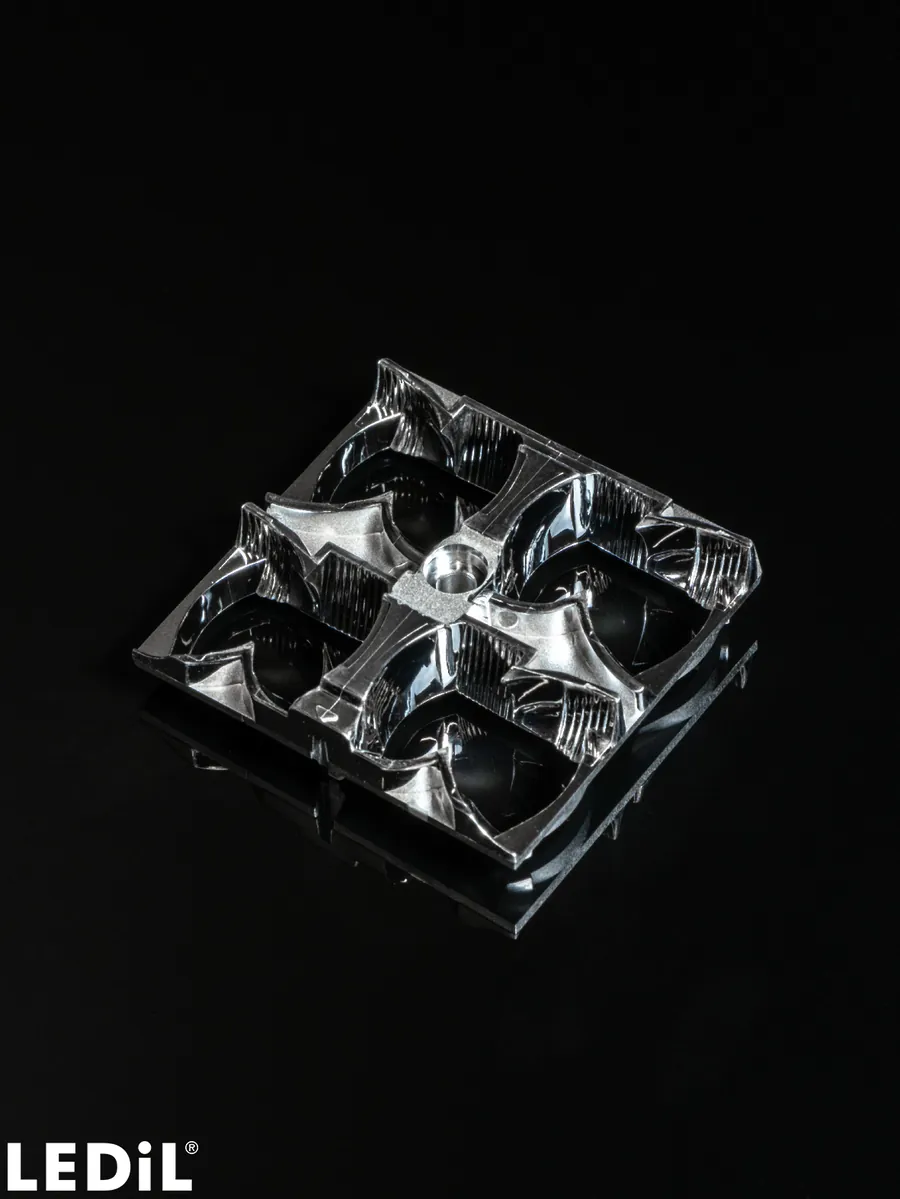

STRADA

Klar vit lins

Relativt fotopiskt ljusflöde, komponentexempel

Per optik

Blåljusreduktion

Ingen

Färgton-effekt

Vanligen liten färgförskjutning

Klarlins som släpper igenom nästan allt ljus. Maximalt ljusutbyte. Används när hög lux-nivå krävs och blåljus inte behöver filtreras.

Passar: Trafikled, industri, hamn, höga krav på ljusnivå
Passar ej: Naturområden och bostadsgator där lägre blåljusandel önskas

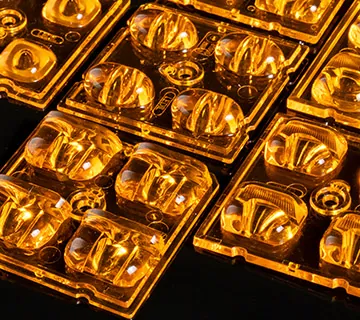

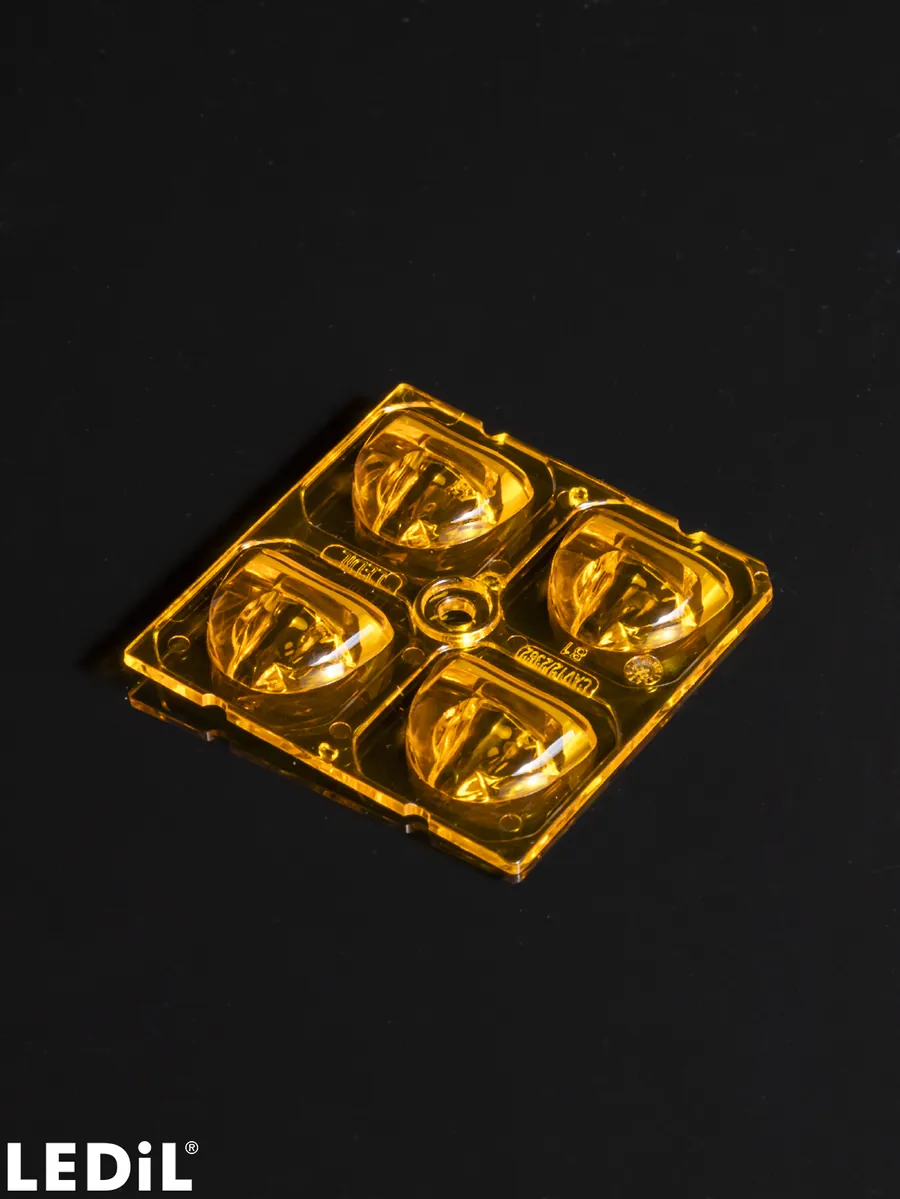

AMBER

Gult filter

Relativt fotopiskt flöde — exempel

70–84 %*

Blåljusreduktion

~99 %

Färgton-effekt

3 000 K → ~2 200 K — tydligt varmare

Enligt LEDiL:s tillverkardata filtrerar den gulfärgade linsen bort cirka 99 % av LED-ljuset inom 380–500 nm; resultatet beror på LED och optik. Färgåtergivningen påverkas: CRI sjunker från ca 70 till ca 35–55 (LEDiL). VALDURs produkttabell anger 1900 K för Amber. Tabellen nedan visar LEDiL:s komponentexempel med Osram Duris S8. För VALDUR anges LED-källans färgtemperatur separat för vald LED-modul och optik. LEDiL AMBER Ljusflödesintervallet 70–84 % gäller LEDiL:s separata AMBER-2X2-T2-exempel med Luxeon 5050 Square över 2 200–6 500 K, relativt samma LED utan lins. Det är inte ett generellt VALDUR-värde. LEDiL — T2 / Luxeon 5050 Square

Samma form, olika ljusbild.
LED CCT	LED utan lins	AMBER-lins	Utljus
2 200 K			1 900 K
2 700 K			2 100 K
3 000 K			2 200 K
4 000 K			2 500 K
5 000 K			2 800 K
5 700 K			2 900 K
6 500 K			3 000 K

LED-källa (vänster) jämfört med utljus via AMBER-lins (höger) — sju LED CCT-alternativ

Passar: Parker, bostadsområden, naturreservat, kustmiljöer
Passar ej: Anläggningar med höga krav på lux-nivå

Internt spektralfilter

Visuellt lik STRADA — effekten mäts i spektrum, inte med blotta ögat

SPECTRE

Spektralomvandling

Relativt fotopiskt flöde — exempel

92–107 %*

Blåljusreduktion

Nästan allt

Färgton-effekt

3 000 K → ~2 200 K; 4 000 K → ~2 500 K

SPECTRE förändrar spektrumet och reducerar enligt LEDiL ungefär 99 % av den blå komponenten. Tillverkaren beskriver tekniken som proprietär. Den offentliga produktinformationen styrker inte ett påstående om en viss fosforbeläggning eller exakt materialuppbyggnad. LEDiL:s SPECTRE-Y-2X2-familj omfattar T2, SCL, ME och T4. VALDUR:s artikelnyckel listar SCL, T2, ME och T4 som projektönskemål. POLAB bedömer vald kombination för projektet. Artikelnummer, komponenter och prestanda anges i offerten. CRI sjunker till ca 30–45; UV-beständighet testad motsvarande >20 års europeisk exponering med ~6 % påverkan (LEDiL). LEDiL SPECTRE

Spektrumexemplen visar LEDiL:s komponentmätningar med Luxeon 5050 Square och SPECTRE-Y-2X2-T2. VALDUR:s spektrum och utljusdata specificeras separat för vald LED-modul och optik, tillsammans med projektets artikelnummer. LEDiL SPECTRE. De angivna CCT-värdena ligger inte nödvändigtvis på svartkroppslinjen. Intervallet 92–107 % gäller samma T2-komponentexempel över 2 200–6 500 K. Ett värde över 100 % avser fotopiskt viktat ljusflöde relativt LED utan lins, inte skapad energi.

Samma form, olika ljusbild. — tabell 2
LED CCT	LED utan lins	SPECTRE-Y	Utljus
2 200 K			1 850 K
3 000 K			2 200 K
4 000 K			2 500 K
5 000 K			2 700 K
6 500 K			2 800 K

LED-källa (vänster) jämfört med utljus via SPECTRE-Y-lins (höger) — fem LED CCT-alternativ

Passar: Större vägar, torg, p-platser där både hög lux och lågt blåljus krävs
Saknas: DWC-variant finns inte i Spectre-familjen

Jämför optiktyper

Data från LEDiL:s datablad och ljusfördelningsguide. Tabellen visar alla fem ljusfördelningar med tillhörande egenskaper och rekommendationer. LEDiL — beam guide

Optiknamnen beskriver ljusfördelningen, inte belysningsklassen. M-klasser gäller motortrafik, C-klasser konfliktområden och P-klasser gång- och cykeltrafik samt vissa lågfartsområden. Rätt klass och tillämpliga nationella krav ska väljas för projektet. Klassuppfyllelse verifieras genom en projektspecifik ljusberäkning med rätt IES- eller LDT-fil. EN 13201-2

Jämför optiktyper
Optik / Beam	Passar bäst för	Ljusbild	Styrka	Begränsning
DWC Typ III	Lokalgator, bostadsgator, allmän stadsbelysning	Asymmetrisk, medelbred, lång räckvidd	Fördelning för lokalgator; verifiera flöde och jämnhet i projektet.	Ej tillräckligt smal för smala gångvägar. Ingen Spectre-variant.
T2 Typ II	Gång- och cykelvägar, smala gator, elljusspår, boulevarder	Smal, långsträckt, lång räckvidd	Fördelning för smala stråk; verifiera jämnhet och bländning i projektet.	Beräkna breddäckning och ljusflöde för vald LED/lins-kombination.
SCL Typ II/III extra lång	GC-vägar och lokalgator med långa stolpavstånd	Väldigt bred och långsträckt	Lång ljusfördelning för stora stolpavstånd.	Vid vissa geometrier kan låg montagehöjd ge ojämnhet. Kräver noggrann ljusplan.
ME Med bakljus · tillgänglig på förfrågan	Breda gator med krav på hög jämnhet, områdesbelysning	Medelbred med bakljuskomponent	Kan bidra till hög jämnhet (hög Uo). Bakljus ger bra täckning bakom stolpen. Klassuppfyllelse verifieras för hela installationen.	Bakljuskomponenten kan ge spilljus om armaturen riktas fel. Kräver korrekt projektering.
T4 Typ IV	Torg, parkeringsplatser, breda öppna ytor, tunnlar	Extremt bred spridning	Maximal täckning på bredden. Lämplig där bred spridning är primärt krav.	Stor risk för spilljus utanför körbana. Bländning och spilljus behöver kontrolleras i ljusberäkningen.

Strada, Amber och Spectre — vad skiljer dem åt?

Strada, Amber och Spectre — vad skiljer dem åt?
Linsfamilj	Fotopiskt flöde / LED-flöde	Blåljusreduktion	CCT-skift
STRADA (klar)	Beror på LED och optik	Ingen avsiktlig filtrering	Vanligen liten färgförskjutning
AMBER (gul)	70–84 %*	~99 % (380–500 nm)	3 000 K → ~2 200 K
SPECTRE (Y)	92–107 %*	~99 % (LEDiL)	4 000 K → ~2 500 K

LEDiL:s publicerade exempel för SPECTRE-Y-2X2-T2 använder Luxeon 5050 Square och visar fotopiskt ljusflöde nära den nakna LED-källans nivå. Tillverkaren anger att resultatet beror på LED, spektrum och ljusfördelning. Det är inte 100 % radiometrisk transmission eller ett uppmätt VALDUR-värde. AMBER minskar blåljus och totalt fotopiskt ljusflöde. Komponentens relativa ljusflöde ska jämföras med samma LED utan lins; det är inte automatiskt samma procentförlust som vid jämförelse med en klar lins. För armaturen krävs fotometri för den valda LED-, lins- och drivströmskombinationen. LEDiL SPECTRE LEDiL AMBER

Bra att förstå

Ljusfördelning

Var ljuset hamnar på marken. En smal fördelning koncentrerar ljuset längs vägen; en bred spänner över ett större område på bredden.

Bländning

När ljuset träffar ögat istället för ytan. För hög intensitet i synfältet försämrar sikten. Risken påverkas av samspelet mellan ljusintensitet, optik, montagehöjd, armaturens riktning och betraktarens position.

Jämnhet (Uo)

Uo är förhållandet mellan minsta och genomsnittliga värdet för den storhet som bedöms, exempelvis Lmin/Lm för M-klass. Ett värde nära 1 betyder hög jämnhet.

Spilljus

Ljus som hamnar där det inte gör nytta — mot fasader, ut i skogen, upp mot himlen. Ökar energiförbrukning och påverkar miljöer och djurliv negativt.

Stolpavstånd

Avståndet mellan stolparna påverkar vilken optik som fungerar. Vid långa avstånd behöver en optik med lång räckvidd, exempelvis T2 eller SCL, ofta prövas i ljusberäkningen. Kortare avstånd ger mer frihet.

Optisk effektivitet

Här jämförs fotopiskt ljusflöde efter linsen med samma LED utan lins. Det är inte lm/W eller radiometrisk transmission. Spektral förändring kan ge ett fotopiskt kvotvärde över 100 %, även om strålningsenergi förloras.

Begär underlag för vald LED-modul, optik och driftström. POLAB bekräftar vilka IES/LDT-filer som finns och om de bygger på komponentdata, beräkning eller mätning av komplett armatur. De vita värden som visas här är preliminära beräkningar; de utgör inte uppmätt armaturfotometri.

Nordamerikansk klassning av ljusfördelningens bredd (Type I–V). Type II = smal, Type III = medelbred, Type IV = bred. Används i IES-filer och ljusberäkningsprogram.

CCT (färgtemperatur)

CCT anges i kelvin. Linsens färgförskjutning beror på LED-källans spektrum: 3 000 K till cirka 2 200 K är ett komponentexempel, inte en konstant sänkning med 800 K.

Isolux-diagram

Karta över belysningsnivå på en yta, där linjer kopplar samman punkter med lika belysningsstyrka (lux). Används för att bedöma täckning och jämnhet i ett projekt.

Armaturen kan anpassas. Det bör den också.

VALDUR är byggd för lång livslängd, men rätt optik avgör hur bra ljuset faktiskt fungerar i projektet. En armatur med fel lins uppfyller kanske kraven på papper men levererar dålig upplevelse i verkligheten.

Kombinationen av optik, färgtemperatur, styrning och montagehöjd ska ses som ett system. Rätt optik kan minska spilljus, förbättra jämnhet och göra installationen mer energieffektiv — utan att justera effekt eller antal armaturer.

VALDUR:s LEDiL 2×2-plattform kan ge möjlighet till linsbyte. Kompatibilitet, infästning samt termiska och fotometriska data ska verifieras för den aktuella konfigurationen före byte.

Linsen påverkar mer än ljusbilden

Färgtemperatur (Amber/Spectre), blåljusprofil, bländningsrisk och lumenutbyte påverkas alla av linsvalet.

Fem fördelningar, tre linsfamiljer

DWC är standard. Övriga optikval hanteras som projektutföranden på förfrågan. Ange projektets krav; POLAB specificerar artikelnummer och prestanda i offerten.

Fotometriskt underlag på förfrågan

Fotometriska filer för IES- och LDT-format kan begäras för respektive effekt- och optikkombination. Använd DIALux eller Relux för verifiering.

Om optik och linsval

Kan jag byta lins utan att byta armaturen?

VALDUR använder utvalda optiker inom LEDiL:s 2×2-plattform (50×50 mm). Ett gemensamt footprint verifierar inte ensamt ett linsbyte. POLAB behöver bekräfta kompatibiliteten mellan lins, LED-modul och infästning samt termiska och fotometriska data för den aktuella konfigurationen.

Vad händer med ljusflödet om jag väljer Amber-lins?

AMBER minskar blåljus och totalt fotopiskt ljusflöde. Komponentens relativa ljusflöde ska jämföras med samma LED utan lins; det är inte automatiskt samma procentförlust som vid jämförelse med en klar lins. För armaturen krävs fotometri för den valda LED-, lins- och drivströmskombinationen. Använd den färdiga armaturens IES/LDT-fil för rätt lins, LED-källa och drivström. En komponentprocent räcker inte för att avgöra medelluminans, jämnhet eller bländning. Efter linsbyte ska installationen beräknas om; ingen linsfamilj ger automatiskt klassuppfyllelse.

När ska jag INTE använda T4-linsen?

T4 har bred fördelning och kan ge spilljus på smala ytor. Jämför lämpliga fördelningar och kontrollera både bländning och ljus utanför målområdet i installationens beräkning.

Finns SPECTRE-linsen för alla ljusfördelningar?

Nej. VALDUR:s artikelnyckel listar SCL, T2, ME och T4 som projektönskemål, men tillgänglighet och prestanda måste bedömas för den valda kombinationen. För VALDUR hanteras SPECTRE som projektutförande på förfrågan. Ange önskad fördelning; POLAB bedömer kombinationen och specificerar artikelnummer, komponenter och prestanda i offerten. Om du behöver DWC-distribution med minskat blåljus, välj AMBER-2X2-DWC; verifiera ljusflödet för vald kombination.

Hur väljer jag stolphöjd och stolpavstånd?

Alla VALDURs linsfamiljer kan användas vid olika montagehöjder. Högre montage ger normalt en större belyst yta men lägre belysningsstyrka på marken vid samma ljusflöde. Stolpavstånd, vägbredd, montagevinkel, ljusflöde och krav på jämnhet och bländning avgör vilken optik som passar bäst. Slutligt val verifieras med aktuell IES- eller LDT-fil i DIALux eller Relux.
