A luminária de rua VALDUR

A dissipação térmica foi essencial no desenvolvimento da VALDUR em compósito SMC.

Tínhamos observado como a corrosão pode afetar os corpos de luminárias em alumínio, sobretudo em ambientes costeiros e industriais, mas também nas cidades e noutras zonas poluídas.

Para uma luminária destinada a permanecer no exterior durante décadas, procurámos um material naturalmente resistente à corrosão, sem depender de um revestimento protetor que envelhece com o tempo.

A resposta foi a VALDUR: fabricada em compósito SMC, com uma solução de dissipação térmica especialmente desenvolvida.

A VALDUR venceu os prémios iF Design Award e German Design Award e foi finalista dos JEC World Innovation Awards, em Paris, e do CAMX Unsurpassed Innovation Award, nos EUA: reconhecimento internacional do design, da escolha de materiais e da inovação.

O corpo é moldado por compressão num molde aquecido, com uma força de 400 toneladas durante 5 minutos. O calor cura o compósito na sua forma permanente, enquanto a fibra de vidro lhe confere resistência.

Nas luminárias de alumínio, o próprio corpo é frequentemente utilizado para dissipar o calor do módulo LED.

Para fabricar a VALDUR em compósito SMC, foi necessário encontrar outra solução de arrefecimento.

Durante o desenvolvimento, realizaram-se ensaios térmicos na Signify/Philips, em Eindhoven, para verificar se o módulo LED funcionava dentro dos limites de temperatura adequados.

Unsurpassed Innovation Finalist 2025

O compósito termoendurecível SMC combina baixo peso, resistência à corrosão e isolamento elétrico num corpo concebido para uma utilização duradoura.

O material dispensa um revestimento protetor contra a corrosão e o compósito não forma pares galvânicos.

Permite também a passagem de sinais de rádio, possibilitando o controlo sem fios integrado na luminária.

Os ambientes corrosivos não se limitam à costa.

Quando metais diferentes estão em contacto elétrico e expostos à humidade, podem funcionar como uma pequena pilha. Gera-se uma corrente elétrica e um dos metais degrada-se. É a chamada corrosão galvânica.

O sal utilizado nas estradas e a poluição podem aumentar a condutividade elétrica da humidade nas superfícies metálicas e acelerar o ataque. Por isso, a corrosão galvânica também pode ocorrer em ambientes urbanos e industriais.

Os comboios passam a estrondar. As pedras saltam. Dentro da caixa amarela em SMC, a eletrónica sensível fica bem protegida. Uma baliza deve suportar pelo menos 30 anos de funcionamento, e uma caixa em compósito SMC não corrói, resiste a impactos e vibrações e dura mais do que a eletrónica que protege.

A VALDUR pesa aproximadamente 3,5–5,1 kg, consoante a versão.

Isto reduz o esforço do instalador, sobretudo quando é necessário montar várias luminárias ao longo do dia.

O baixo peso é também uma vantagem no transporte das luminárias e na sua movimentação até ao local de instalação.

VALDUR Cinzento-claro

VALDUR Preto

ou uma cor especial à sua escolha?

O compósito SMC pode ser fabricado em várias cores e pintado para obter a cor e o acabamento pretendidos, sem risco de corrosão no compósito sob a pintura.

Os drivers Philips da Signify são selecionados de acordo com a potência e o controlo escolhidos. Consoante o modelo, as funções de regulação e programação permitem adaptar a luz às necessidades do local.

Philips Xitanium Xtreme

• LP - Lite programmable (padrão)
• FP - Full programmable
• SR - Sensor ready
• CR - Connected ready

As quatro famílias permitem regulação com DynaDimmer, mas diferem nas ligações e nas funções.

LP - Lite programmable

O driver pode ser programado para regulação noturna automática em períodos selecionados. Inclui ainda ligação para controlo 1–10 V e as funções CLO-lite e DynaDimmer.

FP - Full programmable

Para projetos que exigem DALI ou métodos específicos de controlo da iluminação. Controlo digital via DALI, outros métodos de controlo e dados de energia e diagnóstico. CLO, DynaDimmer, dados da luminária DALI 251, dados de energia DALI 252 e diagnóstico DALI 253.

CLO/CLO-lite Compensação do fluxo luminoso. O driver pode compensar a depreciação prevista do fluxo do módulo LED segundo um perfil definido. O LP tem a versão simplificada CLO-lite. A função é programada no fabrico.

DynaDimmer Regulação programada em períodos da noite, sem sistema de controlo externo. Requer configuração correta e ciclos diários de ligação e desligação adequados.

Visite a Signify:

Os drivers Xitanium Xtreme SR e CR podem ser utilizados numa luminária com duas ligações Zhaga Book 18: uma superior para um nó de controlo (tipo A) e outra inferior, por exemplo, para um sensor de presença (tipo B). Escolha de acordo com as necessidades de controlo e monitorização do projeto.

SR - Sensor Ready

Suporta simultaneamente um nó de controlo do tipo A e um sensor do tipo B através de duas ligações Zhaga. Inclui medição de energia e dados de funcionamento dependentes da configuração. D4i, CLO, DynaDimmer, dados da luminária DALI 251, dados de energia DALI 252, diagnóstico DALI 253.

CR - Connected Ready

Suporta simultaneamente um nó de controlo do tipo A e um sensor do tipo B através de duas ligações Zhaga. Inclui dados de energia e funcionamento e suporte para DALI externo. A ligação e o comprimento do cabo são verificados para o driver e o sistema de controlo escolhidos. D4i, CLO, DynaDimmer, dados da luminária DALI 251, dados de energia DALI 252, diagnóstico DALI 253.

Informação adicional

O driver é escolhido em função do controlo pretendido. Consulte controlo, sensores e AirGlow nas pp. 29–31.

Regulação: As fichas técnicas indicam 10–100%, mas o nível mínimo também depende da corrente LED definida e da corrente mínima de saída do driver. O programa noturno integrado do LP não permite apagar totalmente; FP e SR permitem.

Mais informação em polab.se

Definições: Uma função disponível no driver nem sempre está ativada na entrega. Indique na encomenda a versão, a programação e os dados de energia e funcionamento necessários.

Gama Philips Fortimo FastFlex

Permite escolher a luz segundo os requisitos de eficiência energética, reprodução cromática, ambiente e respeito pela envolvente. A temperatura de cor e a qualidade da luz são definidas pelos módulos LED e pelas lentes adequados ao projeto.

Fortimo FastFlex UHE – muita luz, baixo consumo

UHE significa Ultra High Efficiency e foi desenvolvida para oferecer uma eficácia luminosa muito elevada. Adequa-se a estradas, parques de estacionamento e grandes áreas onde uma boa iluminação deve aliar-se a baixa potência instalada, menor consumo de energia e custos de exploração reduzidos.

ColorRevive – cores mais claras com pouca luz

ColorRevive reforça o contraste cromático mesmo com baixos níveis de luz. Objetos, materiais e pessoas tornam-se mais fáceis de distinguir, criando uma iluminação mais clara e confortável. Uma boa escolha para ruas, percursos pedonais, praças e outras zonas urbanas onde a perceção visual e a orientação são importantes.

Temperatura de cor através da ótica

Também se pode obter luz mais quente combinando o módulo LED com lentes AMBER ou SPECTRE.

Color Ambiance privilegia uma luz agradável que cria ambiente. O caráter da luz realça cores, materiais e arquitetura sem tornar a iluminação agressiva. Adequa-se a parques, zonas residenciais, centros urbanos e locais onde a luz também deve contribuir para a atmosfera e a identidade.

NightGlow – luz quente para ambientes sensíveis

NightGlow proporciona luz muito quente de 2000 K, com um caráter âmbar marcado e uma componente limitada de luz azul de comprimento de onda curto. Foi desenvolvida para locais onde a iluminação deve cumprir a sua função respeitando a paisagem noturna, as zonas residenciais e a fauna: parques, passeios ribeirinhos, trilhos naturais e áreas próximas de habitats sensíveis.

Fortimo FastFlex HE – alta eficácia luminosa

A série HE combina elevada eficácia luminosa com luz quente. A VALDUR utiliza módulos HE para 2200 K e 2700 K. As restantes temperaturas de cor são escolhidas consoante o projeto. A POLAB confirma o módulo LED e a configuração na encomenda.

Besök Signify:

Gama STRADA

Distribuições otimizadas para vias, parques e espaços abertos: eficientes e uniformes.

Gama SPECTRE

Reduz a luz azul, com menor perda de luz do que a ótica antecessora LEDiL Amber.

Acessórios de proteção

Limitam a luz traseira. O branco aumenta ligeiramente a eficiência por reflexão; o preto bloqueia melhor.

Gama STRADA-2X2R

Óticas com refletores que combinam alta eficiência e baixo encandeamento.

Consulte a nossa ótica padrão LEDiL Strada DWC na página 37.

Visite a LEDiL:

Os drivers Philips utilizados na VALDUR incluem proteção contra transitórios de tensão, também conhecidos como picos de tensão.

Para maior proteção, as luminárias podem ser encomendadas com um SPD separado, que acrescenta proteção contra transitórios da rede e descargas atmosféricas indiretas.

A indicação de estado e o nível de proteção são especificados para o SPD escolhido para o projeto.

Controlo adaptado ao projeto.

A VALDUR pode incluir ligações Zhaga para, por exemplo, sensores de movimento, presença e luz natural, bem como nós externos de comunicação.

A luz pode adaptar-se à atividade e à luz natural: aumentar quando alguém se aproxima e diminuir quando a área está vazia, reduzindo o consumo de energia.

As luminárias podem também ligar-se a uma gateway e a um sistema central de controlo para monitorização, agrupamento e programação horária. Consoante o sistema, também é possível acompanhar remotamente o consumo, as horas de funcionamento e as mensagens de avaria.

A VALDUR pode adaptar-se a sistemas de controlo de vários fornecedores. As funções e a compatibilidade são verificadas em cada projeto. O sistema escolhido determina o driver e as ligações necessários.

Consulte as opções de drivers nas páginas 17–19.

Uma vantagem do compósito é permitir fornecer a VALDUR com o AirGlow da LumenRadio integrado na luminária.

O corpo em compósito, permeável às ondas de rádio, permite a passagem dos sinais e elimina a necessidade de um nó externo.

O AirGlow cria uma rede mesh sem fios na qual as luminárias e os sensores comunicam entre si.

O sistema permite, por exemplo, regulação programada, controlo por movimento e controlo conjunto de várias luminárias. O funcionamento básico pode ser gerido localmente com um telemóvel, sem subscrição recorrente.

Saiba mais na LumenRadio:

Ajudamos designers de iluminação, projetistas e clientes a escolher a versão VALDUR adequada ao projeto.

Com ficheiros fotométricos, orientação sobre qualidade da luz, potência e óticas e apoio aos cálculos luminotécnicos, contribuímos para uma solução de iluminação bem adaptada.

Contacte-nos: info@polab.se

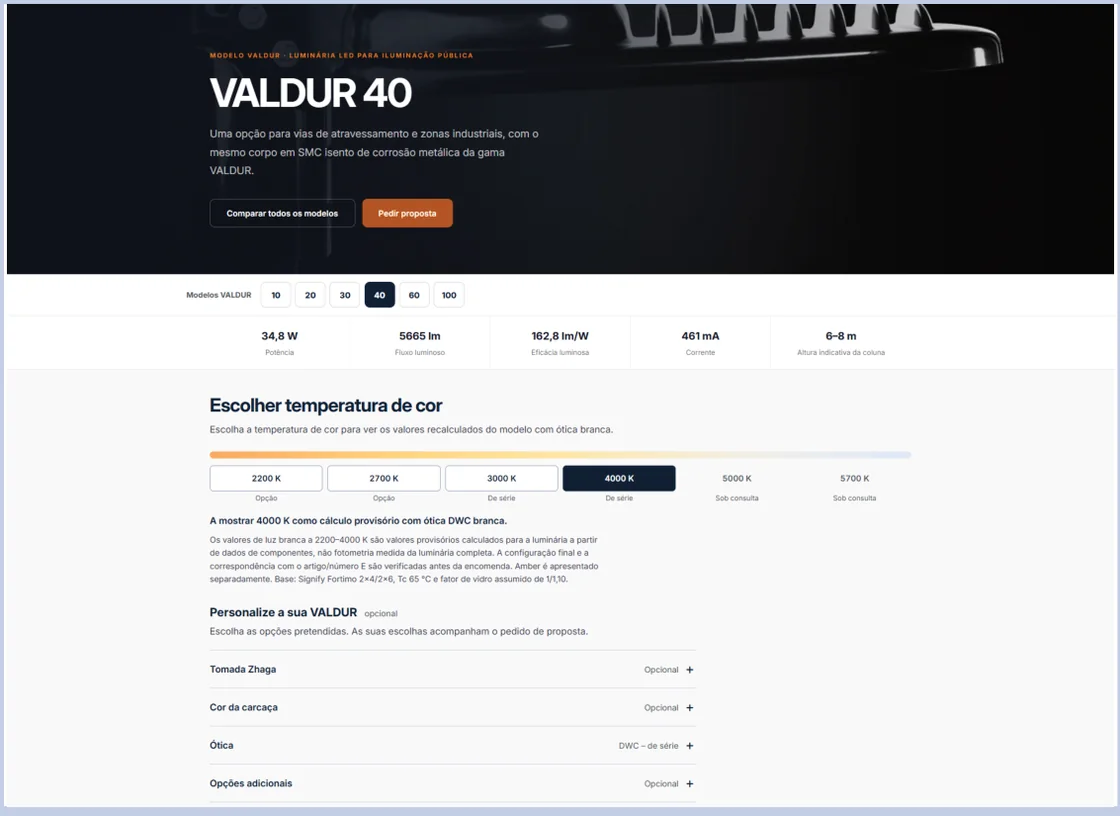

Explore as opções no configurador VALDUR.

O nosso configurador online apresenta uma visão clara das opções VALDUR. Explore o fluxo luminoso, a temperatura de cor, a ótica e o controlo para encontrar uma solução adequada ao seu projeto.

Descubra as possibilidades em polab.se

Abrir o configurador VALDUR:

• Driver: Philips Xitanium Xtreme LP
• Módulo LED: Philips Fortimo FastFlex UHE*
• Temperatura de cor: 3000 K, 4000 K ou 1900 K*
• Ótica padrão: LEDiL STRADA DWC
• Reprodução cromática: LED branco Ra ≥ 70
• Vida útil: L90/B10, 100 000 horas
• Temperatura: -40 a +40 °C
• Cabo: 6 m–10 m ou comprimento à escolha
• Grau de proteção: IP66
• Alimentação: 220–240 V / 50–60 Hz
• Corrente de arranque: conforme o driver escolhido
• Difusor: vidro temperado transparente, 4 mm
• Resistência ao impacto: IK08
• Material: compósito termoendurecível SMC
• Elementos de fixação: A4, SS316
• Cor: cinzento-claro, preto; cores especiais
• Peso: de 3,5 kg a 5,1 kg
• Instalação: Ø 60 mm e Ø 48 mm

*Aprox. 1900 K: 2200 K HE + Amber DWC. SPECTRE especificado separadamente.

RoHS compliant

Fixação da luminária

A mesma fixação permite montagem em coluna direita ou braço horizontal. Roda-se a fixação para a posição pretendida.

Para colunas e braços com tubos de Ø48 ou Ø60 mm.

Adaptador VALDUR Ø 48 mm

Adaptador para colunas e braços com diâmetro exterior de 48 mm. Centra a fixação da luminária no tubo e facilita a montagem. A luminária também pode ser montada num tubo de 48 mm sem adaptador.

Garantia VALDUR

Garantia de 20 anos contra corrosão do corpo e garantia funcional de 5 anos. Para projetos maiores, podem ser acordados separadamente prazos de garantia alargados.

Condições completas em: www.polab.se

Área ao vento: 0,033 m²

Cabo de ligação

DRAKAFLEX RDO/H05RN-F, 2×1,0 mm²

• VALDUR 10: 6 m
• VALDUR 20: 6 m
• VALDUR 30: 8 m
• VALDUR 40: 8 m
• VALDUR 60: 8 m
• VALDUR 100: 10 m

Ou encomende o comprimento pretendido.

L - castanho

N - azul

CLASSE II

Inclinação na montagem em braço: −22° a +20°.

Inclinação no topo da coluna: −5° a +37°.

LEDiL Strada DWC

LEDiL Strada DWC, IESNA Type III (medium)

– a nossa ótica padrão versátil

A ótica oferece uma distribuição ampla e assimétrica que pode contribuir para boa uniformidade entre colunas e em toda a largura da via.

Adequa-se a muitas instalações correntes, como ruas, parques de estacionamento, percursos pedonais e ciclovias.

Besök LEDiL:
