Gatearmaturen VALDUR

Varmeavledning var en viktig del av utviklingen av VALDUR i SMC-kompositt.

Vi hadde sett hvordan korrosjon kan påvirke armaturhus av aluminium, særlig i kystnære og industrielle miljøer, men også i byer og andre forurensede miljøer.

For en armatur som skal stå ute i flere tiår, ønsket vi et materiale som naturlig motstår korrosjon, uten å være avhengig av en beskyttelseslakk som eldes over tid.

Svaret ble VALDUR, produsert i SMC-kompositt med en spesielt utviklet løsning for varmeavledning.

VALDUR har vunnet iF Design Award og German Design Award, og vært finalist i JEC World Innovation Awards i Paris og CAMX Unsurpassed Innovation Award i USA – en internasjonal anerkjennelse for design, materialvalg og innovasjon.

Armaturhuset presses i et oppvarmet verktøy med 400 tonns presskraft i 5 minutter. Varmen herder kompositten til sin permanente form, mens glassfiberen gir styrke.

I aluminiumsarmaturer brukes ofte selve armaturhuset til å lede bort varmen fra LED-modulen.

For å kunne produsere VALDUR i SMC-kompositt måtte vi løse kjølingen på en annen måte.

Under utviklingen ble det utført varmetester hos Signify/Philips i Eindhoven for å kontrollere at LED-modulen arbeidet innenfor riktige temperaturgrenser.

Unsurpassed Innovation Finalist 2025

SMC-herdeplastkompositt kombinerer lav vekt, korrosjonsbestandighet og elektrisk isolasjon i et armaturhus bygget for langvarig bruk.

Materialet trenger ingen beskyttelseslakk mot korrosjon, og kompositten danner ingen galvaniske par.

Det slipper også gjennom radiosignaler for trådløs styring integrert i armaturen.

Korrosive miljøer finnes ikke bare ved havet.

Når ulike metaller har elektrisk kontakt og utsettes for fukt, kan de fungere som et lite batteri. Det oppstår elektrisk strøm, og det ene metallet brytes ned. Dette kalles galvanisk korrosjon.

Veisalt og forurensning kan gjøre fukten på metalloverflatene mer elektrisk ledende og fremskynde angrepet. Derfor kan galvanisk korrosjon også oppstå i by- og industrimiljøer.

VALDUR veier cirka 3,5–5,1 kg, avhengig av utførelse.

Det reduserer belastningen på montøren, særlig når flere armaturer skal monteres i løpet av en arbeidsdag.

Den lave vekten er også en fordel når armaturer skal transporteres og bæres frem til installasjonsstedet.

VALDUR Lysegrå

VALDUR Svart

eller en valgfri spesialbestilt farge?

SMC-kompositt kan produseres i flere farger og lakkeres for ønsket farge og overflate, uten risiko for korrosjon i kompositten under lakken.

Philips-drivere fra Signify tilpasses valgt effekt og styring. Avhengig av modellen finnes funksjoner for dimming og programmering, slik at lyset kan tilpasses stedets behov.

Philips Xitanium Xtreme

• LP - Lite programmable (standard)
• FP - Full programmable
• SR - Sensor ready
• CR - Connected ready

Alle fire familiene kan dimme med DynaDimmer, men har forskjellige tilkoblinger og funksjoner.

LP - Lite programmable

Driveren kan programmeres med automatisk nattdimming som senker lysnivået i utvalgte deler av natten. Den har også tilkobling for 1–10 V-styring og funksjonene CLO-lite og DynaDimmer.

FP - Full programmable

Når prosjektet trenger DALI eller spesielle måter å styre belysningen på. Digital styring via DALI, flere andre styringsmetoder samt energidata og feilsøkingsinformasjon. CLO, DynaDimmer, armaturdata DALI 251, energidata DALI 252, diagnostikk DALI 253.

CLO/CLO-lite Lysstrømkompensering. Driveren kan kompensere for LED-modulens beregnede lysnedgang etter en innstilt profil. LP har en enklere variant, CLO-lite. Funksjonen programmeres under produksjonen.

DynaDimmer Programmert dimming i deler av natten uten eksternt styringssystem. Funksjonen krever riktig konfigurasjon og egnet daglig inn- og utkobling.

Besøk Signify:

Xitanium Xtreme SR- og CR-drivere kan brukes i en armatur med to Zhaga Book 18-tilkoblinger: én på oversiden for en styringsnode (type A) og én på undersiden for eksempelvis en tilstedeværelsessensor (type B). Velg etter prosjektets behov for styring og oppfølging.

SR - Sensor Ready

Støtter en type A-styringsnode og en type B-sensor samtidig via to Zhaga-kontakter. Har energimåling og konfigurasjonsavhengige driftsdata. D4i, CLO, DynaDimmer, Armaturdata DALI 251, Energidata DALI 252, Diagnostikk DALI 253.

CR - Connected Ready

Støtter en type A-styringsnode og en type B-sensor samtidig via to Zhaga-kontakter. Har energi- og driftsdata samt støtte for ekstern DALI. Tilkobling og kabellengde verifiseres for valgt driver og styringssystem. D4i, CLO, DynaDimmer, Armaturdata DALI 251, Energidata DALI 252, Diagnostikk DALI 253.

Øvrig informasjon

Driver velges etter ønsket styring. Les mer om styring, sensorer og AirGlow på s. 29–31.

Dimming: Databladene angir 10–100 %, men laveste mulige nivå påvirkes også av innstilt LED-strøm og driverens laveste utstrøm. LPs innebygde nattprogram kan ikke slå av lyset helt; FP og SR kan det.

Mer informasjon på polab.se

Innstillinger: En funksjon i driveren er ikke alltid aktivert ved levering. Ønsket utførelse, programmering og behov for energi- og driftsdata må oppgis ved bestilling.

Philips Fortimo FastFlex-serien

Dette gjør det mulig å velge lys etter prosjektets krav til energieffektivitet, fargegjengivelse, atmosfære og hensyn til omgivelsene. Fargetemperatur og lyskvalitet velges gjennom LED-modul og linser etter prosjektets behov.

Fortimo FastFlex UHE – mye lys, lavt energibruk

UHE står for Ultra High Efficiency og er utviklet for å gi svært høyt lysutbytte per watt. Alternativet passer veier, parkeringsplasser og større områder der god belysning skal kombineres med lav installert effekt, lavere energibruk og reduserte driftskostnader.

ColorRevive – tydeligere farger ved lave lysnivåer

ColorRevive forsterker fargekontraster også ved lave lysnivåer. Gjenstander, materialer og mennesker blir lettere å skille fra hverandre, noe som gir et tydeligere og mer behagelig lysmiljø. Et godt valg for gater, gangveier, torg og andre bymiljøer der lysopplevelse og orientering er viktig.

Fargetemperatur via optikk

Varmere lys kan også oppnås ved å kombinere LED-modulen med AMBER- eller SPECTRE-linser.

Color Ambiance prioriterer en behagelig og stemningsskapende lysopplevelse. Lysets karakter fremhever farger, materialer og arkitektur uten at miljøet føles hardt belyst. Det passer parker, boligområder, bysentra og steder der belysningen også skal bidra til atmosfære og identitet.

NightGlow – varmt lys for nattens følsomme miljøer

NightGlow gir svært varmt lys på 2000 K med tydelig amberkarakter og en begrenset andel kortbølget blått lys. Det er utviklet for steder der belysningen må fungere samtidig som det tas hensyn til nattlandskap, bomiljøer og dyreliv. Eksempler er parker, strandpromenader, naturstier og områder nær følsomme habitater.

Fortimo FastFlex HE – høy lyseffektivitet

HE-serien kombinerer høy lyseffektivitet med varmt lys. VALDUR bruker HE-moduler for 2200 K og 2700 K. Øvrige fargetemperaturer velges etter prosjektets behov. POLAB bekrefter LED-modul og utførelse ved bestilling.

Besök Signify:

STRADA-serien

Optimaliserte lysbilder for vei, park og åpne områder – effektiv og jevn fordeling.

SPECTRE-serien

Reduserer blått lys med mindre lystap enn forgjengeren fra LEDiL Amber.

Avskjermingstilbehør

Skjermer baklys. Hvitt gir litt høyere effektivitet ved refleksjon; svart blokkerer best.

STRADA-2X2R-serien

Reflektorbasert optikk som kombinerer høy virkningsgrad med lav blending.

Se vår standardoptikk LEDiL Strada DWC på side 37.

Besøk LEDiL:

Philips-driverne som brukes i VALDUR har innebygd vern mot spenningstransienter, såkalte spenningstopper.

For ekstra trygghet kan armaturer bestilles med et separat SPD som gir ytterligere vern mot transienter fra strømnettet og indirekte lynutladninger.

Statusindikering og beskyttelsesnivå spesifiseres for det SPD som velges til prosjektet.

Styring tilpasset prosjektet.

VALDUR kan utstyres med Zhaga-tilkoblinger for eksempelvis bevegelses-, tilstedeværelses- og dagslyssensorer samt eksterne kommunikasjonsnoder.

Lyset kan tilpasses aktivitet og dagslys, for eksempel økes når noen nærmer seg og dempes når området er tomt, for å redusere energibruken.

Armaturene kan også kobles til en gateway og et sentralt styringssystem for overvåking, gruppering og tidsstyring. Avhengig av systemet kan også energibruk, driftstid og feilmeldinger følges eksternt.

VALDUR kan tilpasses styringssystemer fra ulike leverandører. Funksjoner og kompatibilitet kontrolleres for hvert prosjekt. Valg av styringssystem avgjør hvilken driver og hvilke tilkoblinger armaturen trenger.

Se driveralternativene på side 17–19.

En fordel med kompositt er at VALDUR kan leveres med AirGlow fra LumenRadio innebygd i armaturen.

Det radiotransparente kompositthuset slipper signalene gjennom, slik at en ekstern node ikke er nødvendig.

AirGlow danner et trådløst mesh-nettverk der armaturer og sensorer kommuniserer med hverandre.

Systemet kan blant annet brukes til tidsstyrt dimming, bevegelsesstyring og felles styring av flere armaturer. Grunnleggende drift kan skje lokalt med mobiltelefon uten løpende abonnement.

Les mer hos LumenRadio:

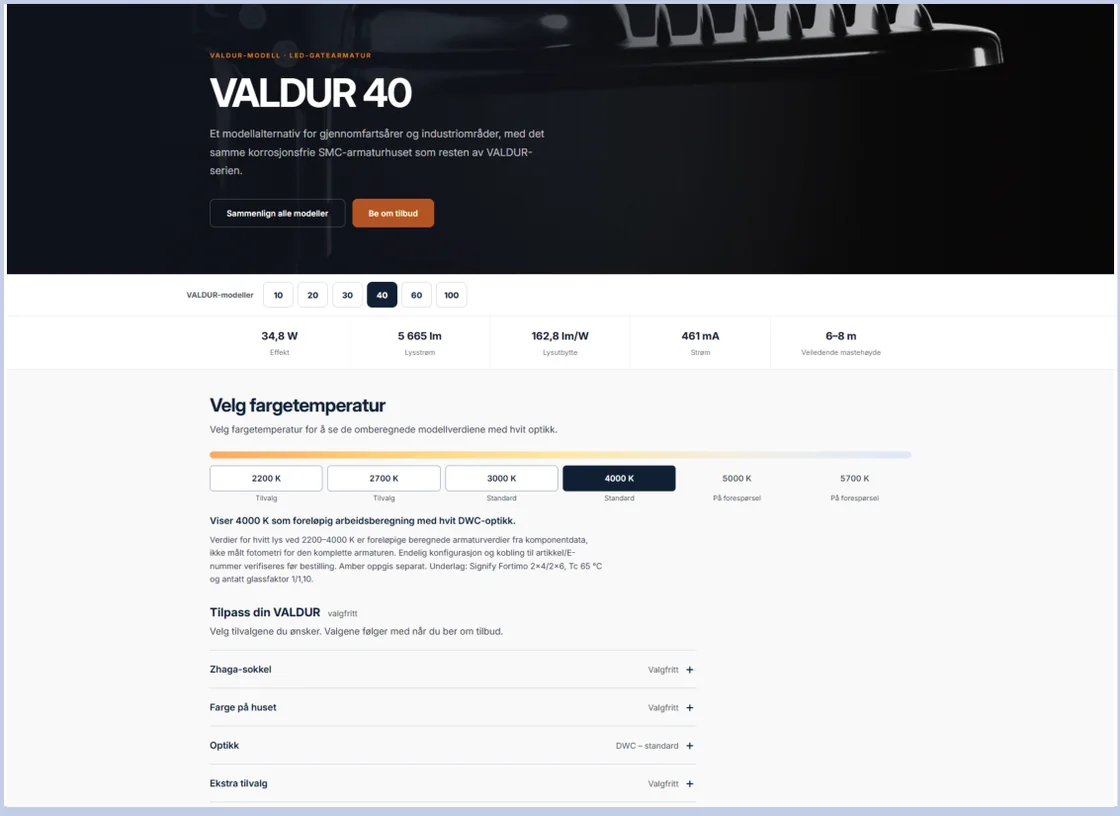

Utforsk valgene dine med VALDUR-konfiguratoren.

Konfiguratoren på nett gir en tydelig oversikt over VALDURs alternativer. Utforsk valg av lysstrøm, fargetemperatur, optikk og styring for å finne en løsning som passer prosjektet.

Oppdag mulighetene på polab.se

Åpne VALDUR- konfiguratoren:

LEDiL Strada DWC

LEDiL Strada DWC, IESNA Type III (medium)

– vår allsidige standardoptikk

Optikken gir en bred, asymmetrisk lysfordeling som kan bidra til god jevnhet både mellom stolpene og over veibredden.

Optikken passer mange vanlige installasjoner, som gater, parkeringsplasser samt gang- og sykkelveier.

Besök LEDiL:
