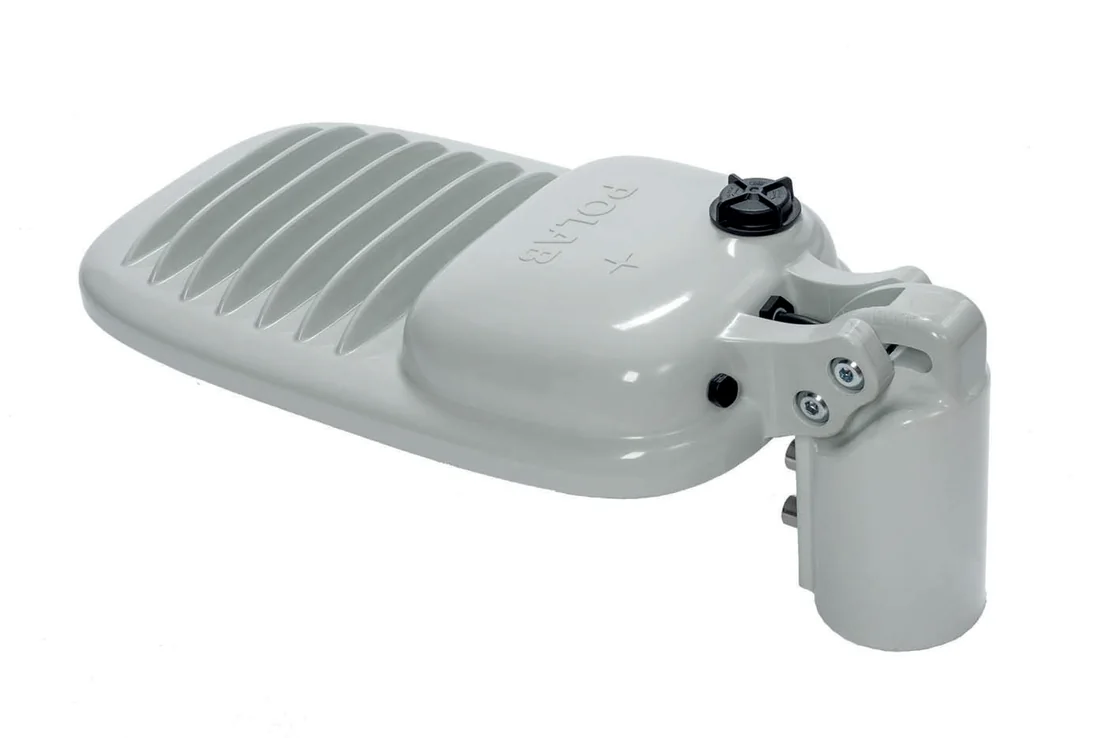

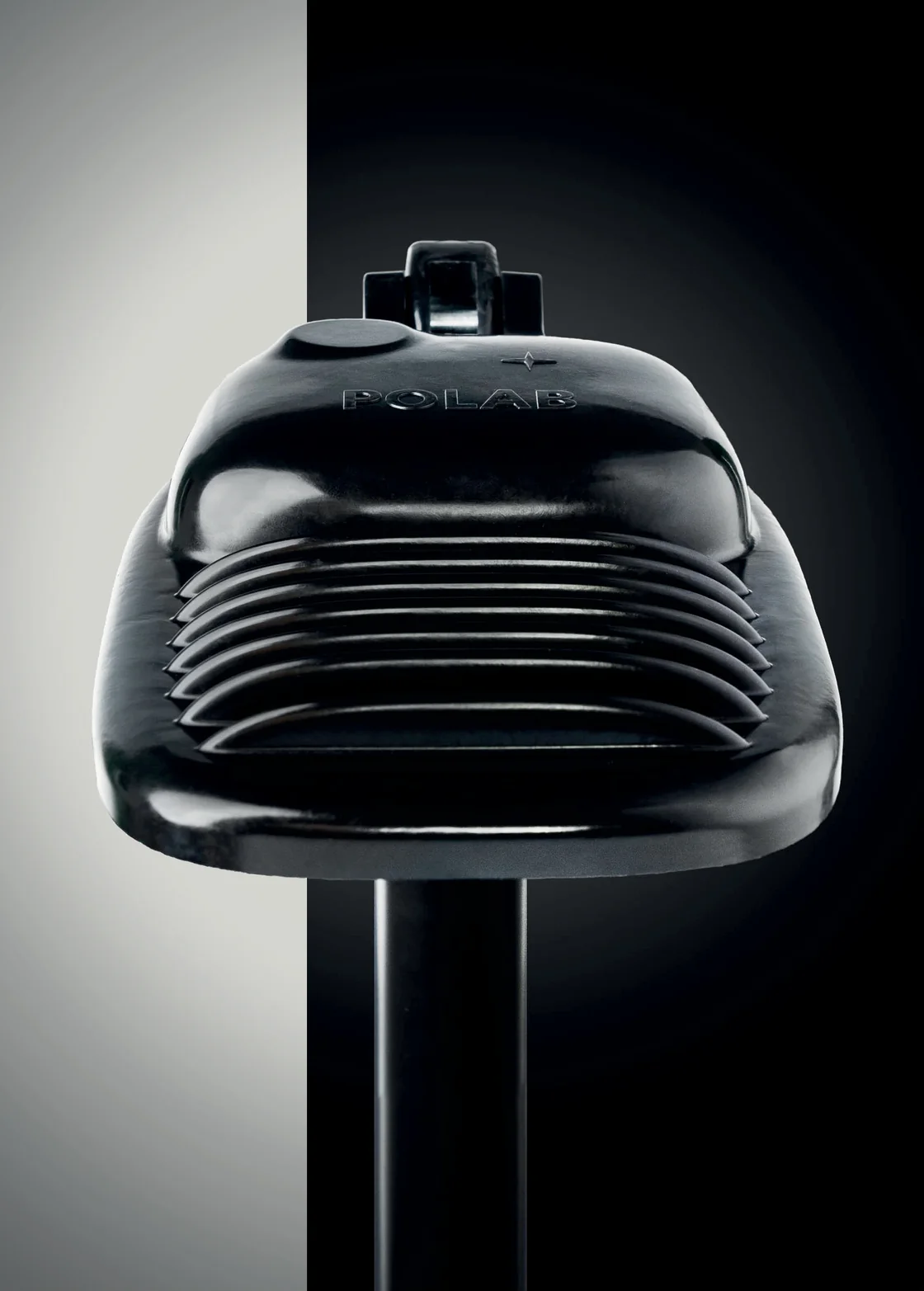

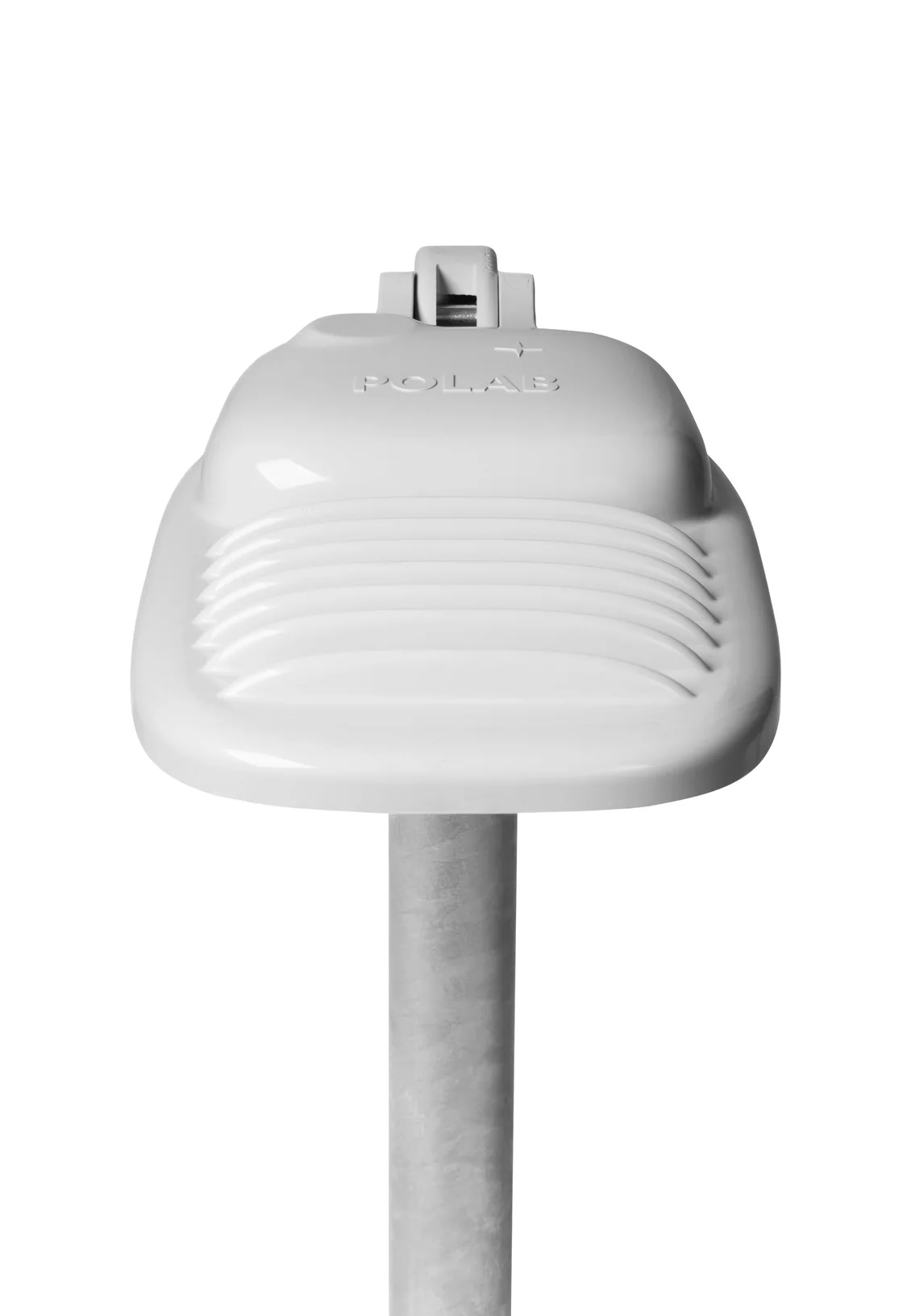

Ulična svetiljka VALDUR

Odvođenje toplote bilo je važan deo razvoja svetiljke VALDUR od SMC kompozita.

Videli smo kako korozija može da utiče na aluminijumska kućišta svetiljki, naročito u priobalnim i industrijskim sredinama, ali i u gradovima i drugim zagađenim područjima.

Za svetiljku koja treba da decenijama bude na otvorenom želeli smo materijal prirodno otporan na koroziju, bez oslanjanja na zaštitni premaz koji vremenom stari.

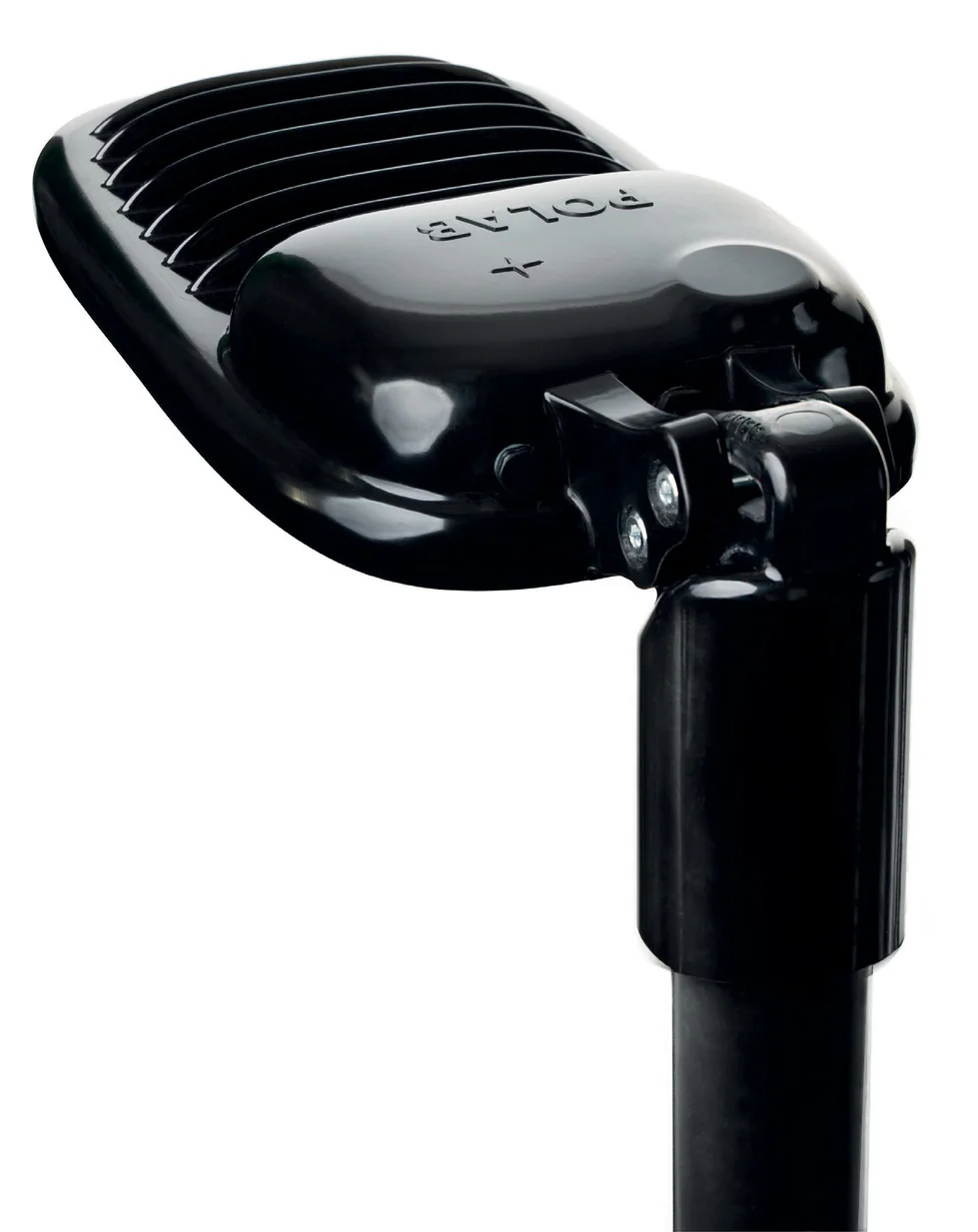

Odgovor je VALDUR, izrađena od SMC kompozita sa posebno razvijenim rešenjem za odvođenje toplote.

VALDUR je osvojila iF Design Award i German Design Award i bila finalista JEC World Innovation Awards u Parizu i CAMX Unsurpassed Innovation Award u SAD. To je međunarodno priznanje za dizajn, izbor materijala i inovacije.

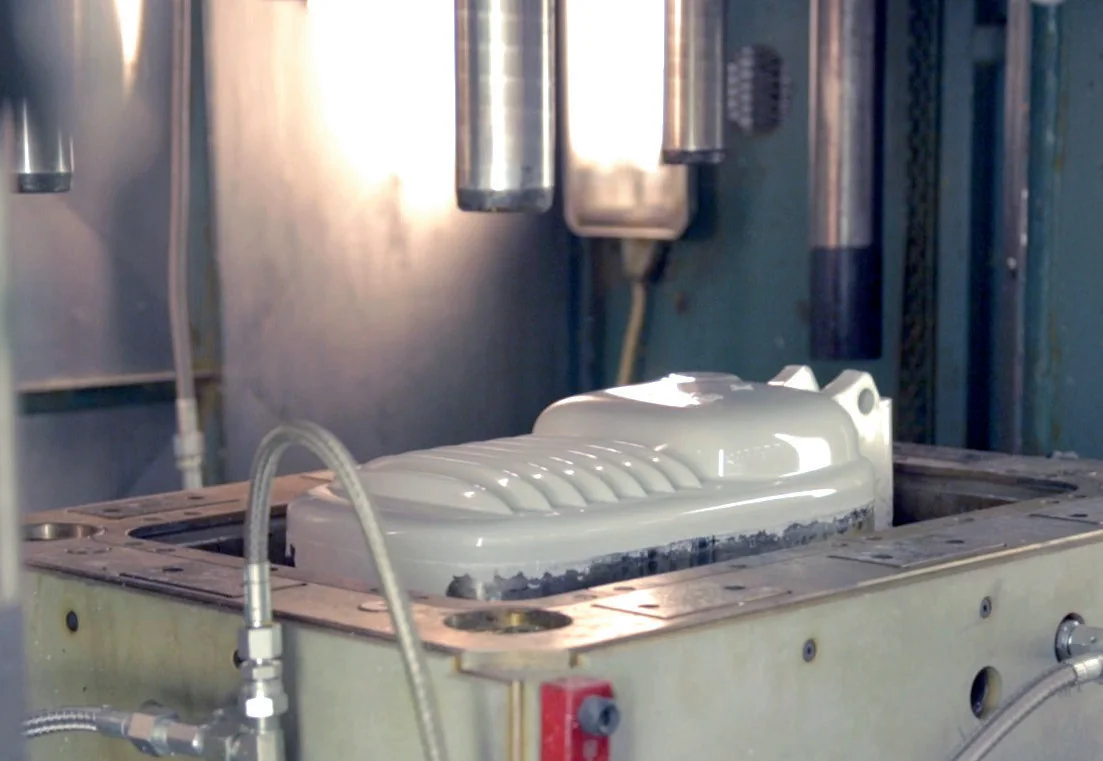

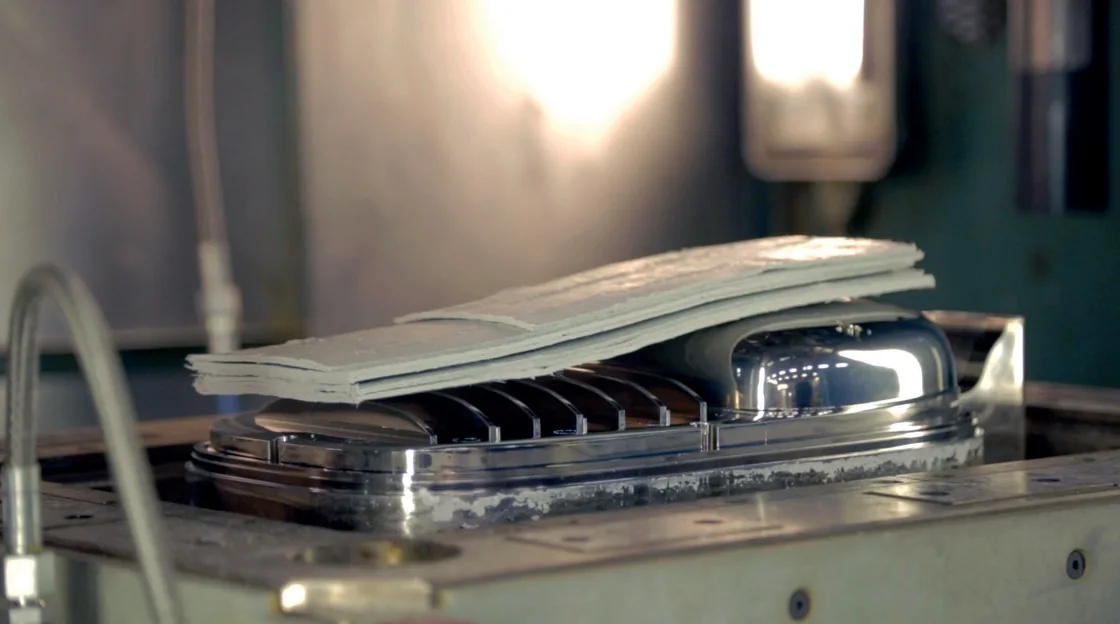

Kućište se presuje u zagrejanom alatu silom od 400 tona tokom 5 minuta. Toplota očvršćava kompozit u trajni oblik, dok staklena vlakna obezbeđuju čvrstoću.

Kod aluminijumskih svetiljki samo kućište se često koristi za odvođenje toplote sa LED modula.

Da bismo proizvodili VALDUR od SMC kompozita, morali smo drugačije da rešimo hlađenje.

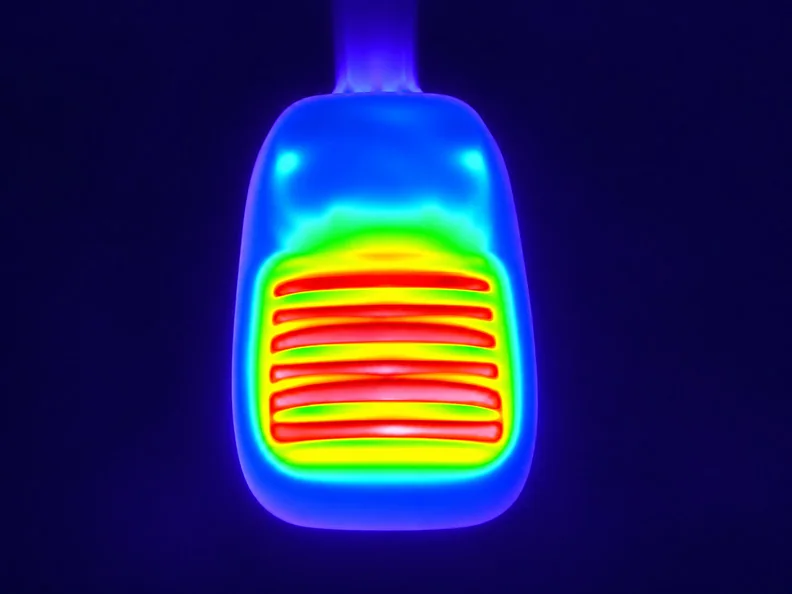

Tokom razvoja sprovedena su termička ispitivanja u kompaniji Signify/Philips u Ajndhovenu kako bi se proverilo da LED modul radi unutar odgovarajućih temperaturnih granica.

Unsurpassed Innovation Finalist 2025

Termoreaktivni SMC kompozit objedinjuje malu masu, otpornost na koroziju i električnu izolaciju u kućištu namenjenom dugotrajnoj upotrebi.

Materijalu nije potreban zaštitni premaz protiv korozije, a kompozit ne stvara galvanske parove.

Takođe propušta radio-signale, omogućavajući bežično upravljanje integrisano u svetiljku.

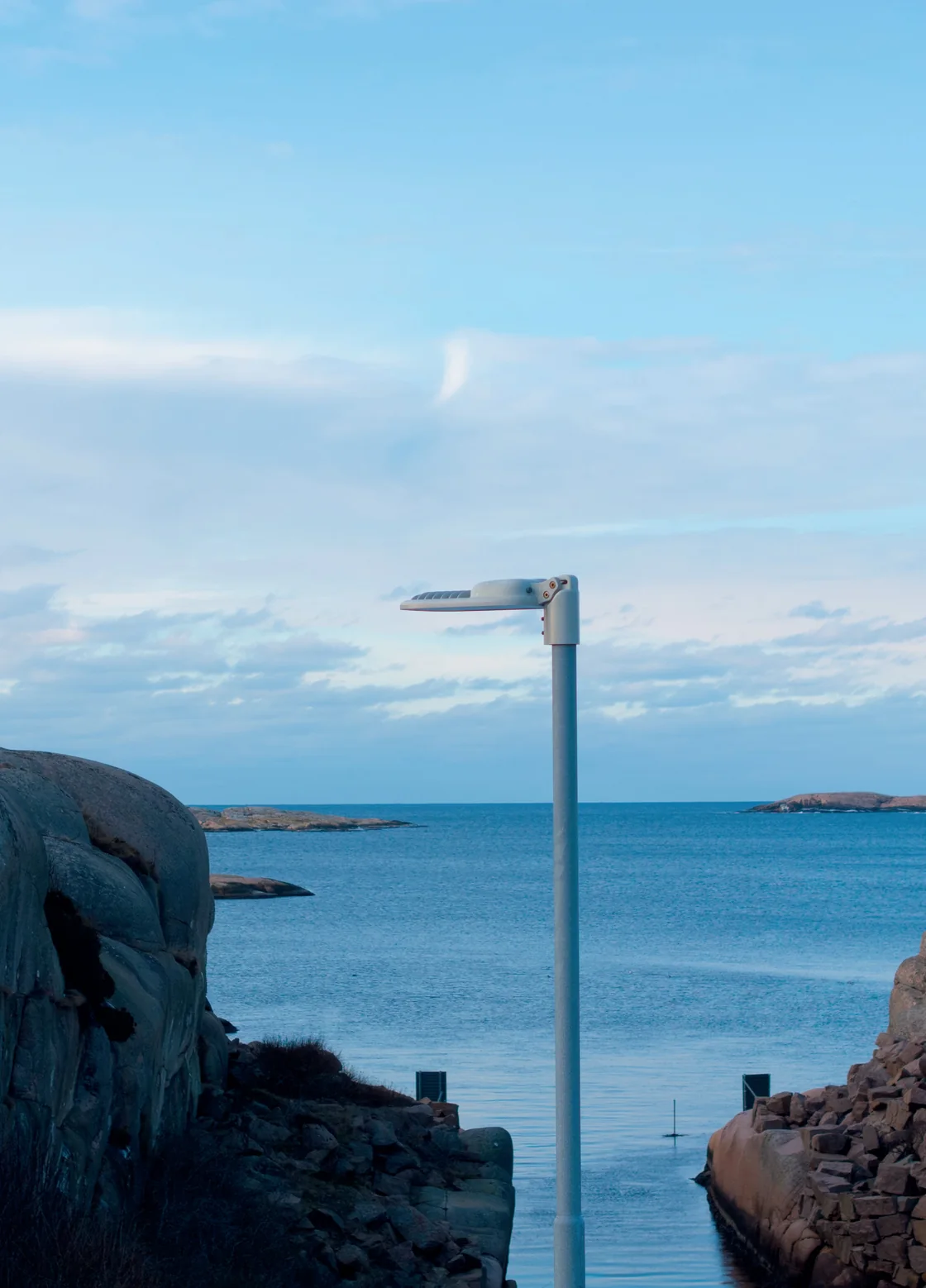

Korozivne sredine postoje i van obale.

Kada su različiti metali u električnom kontaktu i izloženi vlazi, mogu da deluju kao mala baterija. Nastaje električna struja i jedan metal propada. To se naziva galvanska korozija.

So sa puteva i zagađenje mogu povećati električnu provodljivost vlage na metalnim površinama i ubrzati napad. Zato se galvanska korozija javlja i u gradskim i industrijskim sredinama.

Vozovi tutnje. Kamenje leti. Unutar žutog SMC kućišta, osetljiva elektronika je dobro zaštićena. Baliza treba da izdrži najmanje 30 godina rada, a kućište od SMC kompozita ne korodira, podnosi udarce i vibracije i traje duže od elektronike koju štiti.

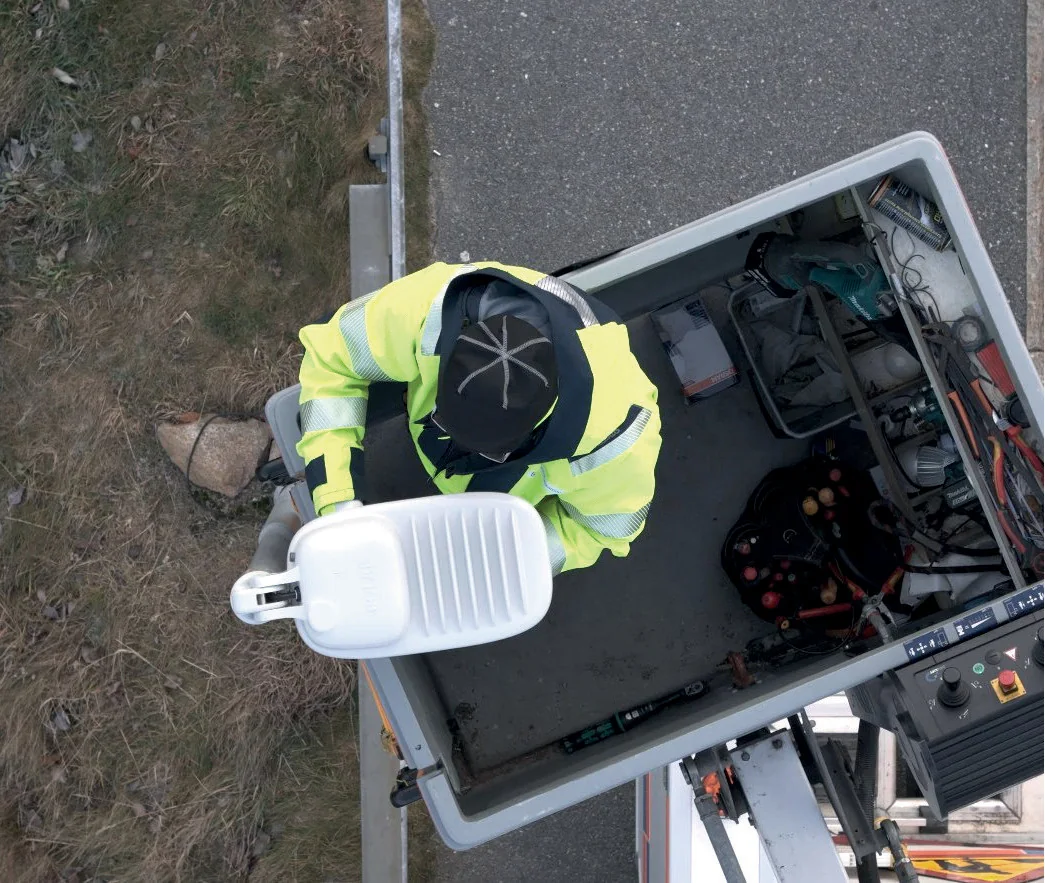

VALDUR ima masu od približno 3,5–5,1 kg, zavisno od izvedbe.

To smanjuje opterećenje instalatera, naročito kada tokom radnog dana treba montirati više svetiljki.

Mala masa olakšava i transport svetiljki i njihovo prenošenje do mesta ugradnje.

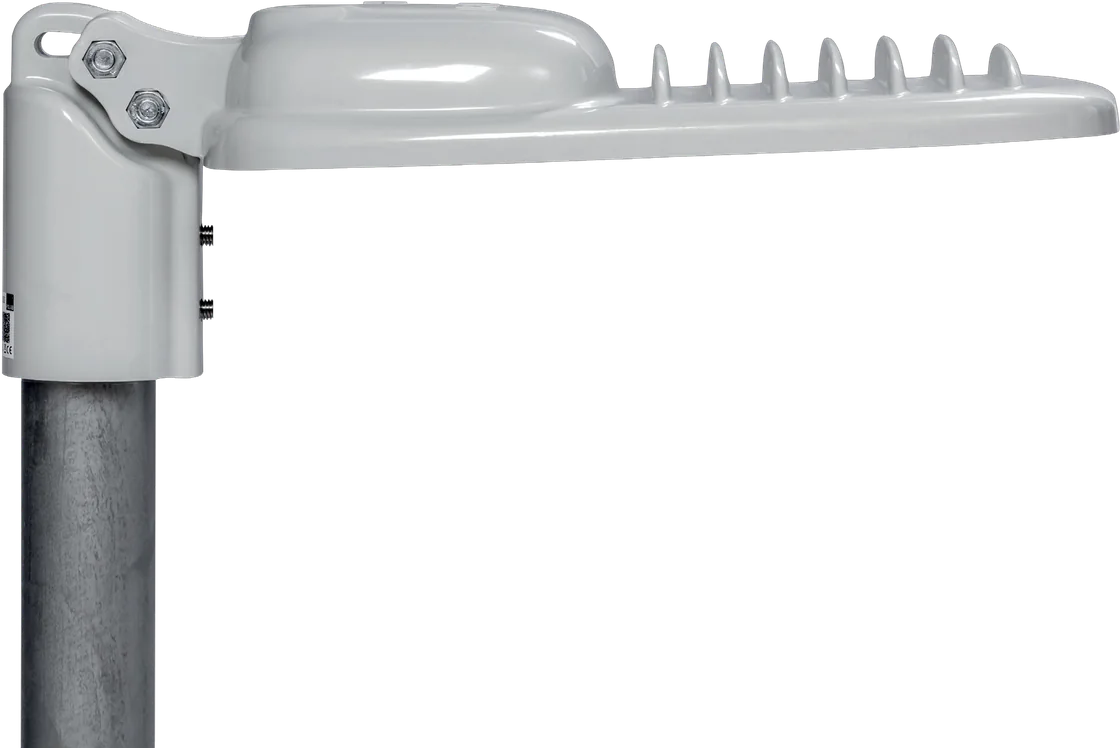

VALDUR Svetlosiva

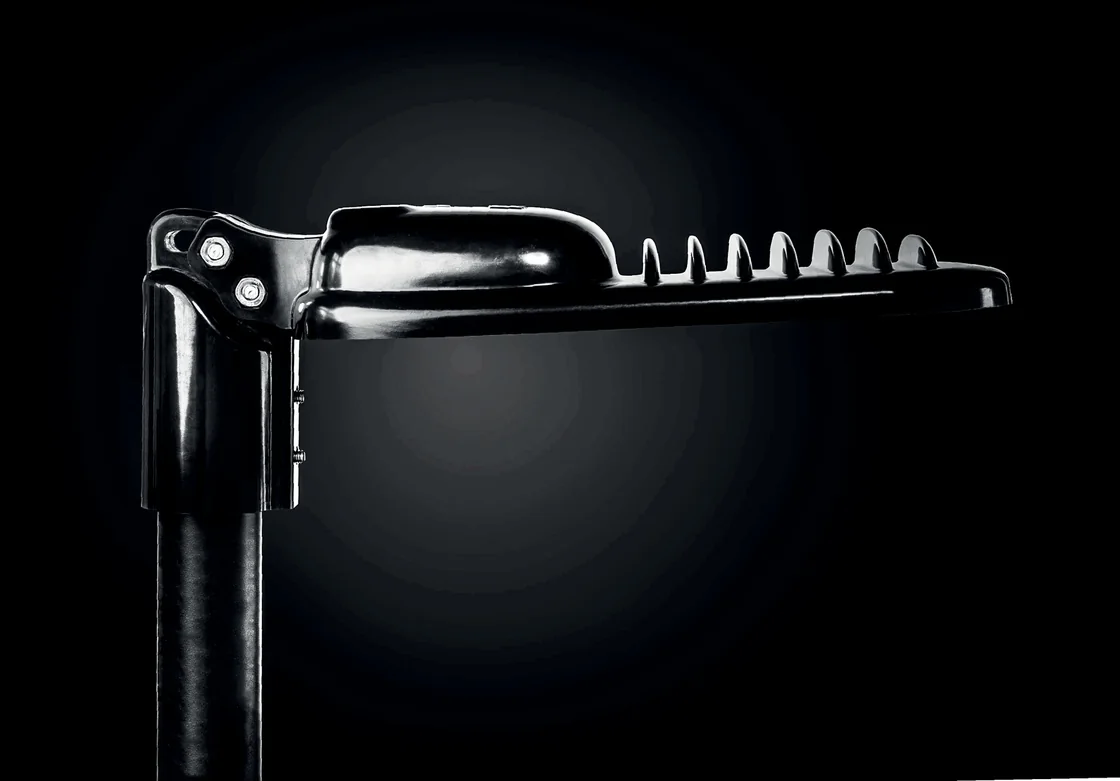

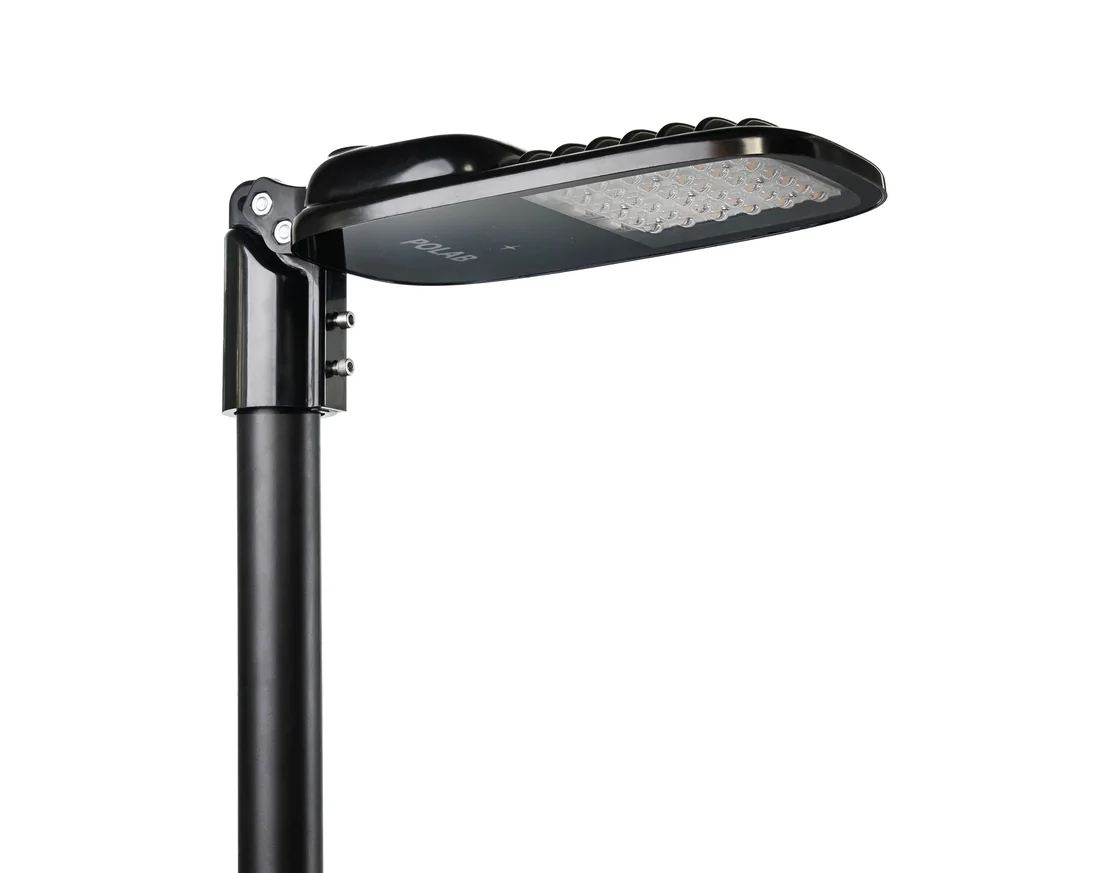

VALDUR Crna

ili posebna boja po vašem izboru?

SMC kompozit može se proizvoditi u više boja i lakirati radi željene boje i završne obrade, bez rizika od korozije kompozita ispod premaza.

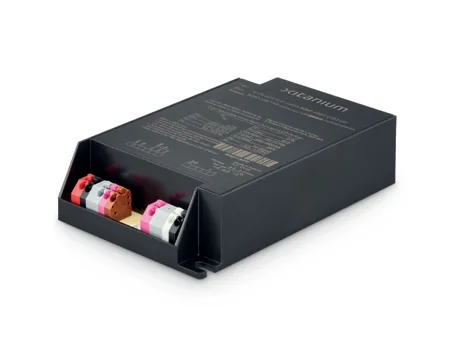

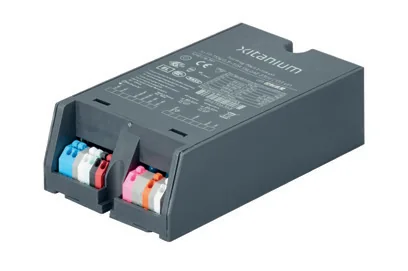

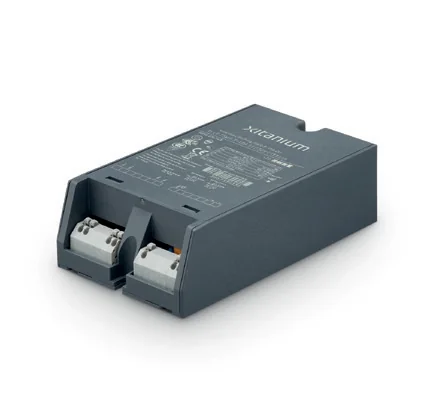

Philips drajveri kompanije Signify biraju se prema snazi i načinu upravljanja. Zavisno od modela, funkcije prigušivanja i programiranja omogućavaju prilagođavanje svetla potrebama lokacije.

Philips Xitanium Xtreme

• LP - Lite programmable (standard)
• FP - Full programmable
• SR - Sensor ready
• CR - Connected ready

Sve četiri porodice podržavaju prigušivanje pomoću DynaDimmer-a, ali imaju različite priključke i funkcije.

LP - Lite programmable

Drajver se može programirati za automatsko noćno prigušivanje tokom odabranih perioda. Ima priključak za upravljanje 1–10 V i funkcije CLO-lite i DynaDimmer.

FP - Full programmable

Za projekte koji zahtevaju DALI ili posebne načine upravljanja. Digitalno upravljanje preko DALI-ja, drugi načini upravljanja i energetski i dijagnostički podaci. CLO, DynaDimmer, podaci o svetiljci DALI 251, energetski podaci DALI 252 i dijagnostika DALI 253.

CLO/CLO-lite Kompenzacija svetlosnog fluksa. Drajver može da kompenzuje predviđeni pad fluksa LED modula prema zadatom profilu. LP ima jednostavniju verziju CLO-lite. Funkcija se programira u proizvodnji.

DynaDimmer Programirano prigušivanje tokom dela noći bez spoljnog sistema upravljanja. Potrebni su pravilno podešavanje i odgovarajuće dnevno uključivanje i isključivanje.

Posetite Signify:

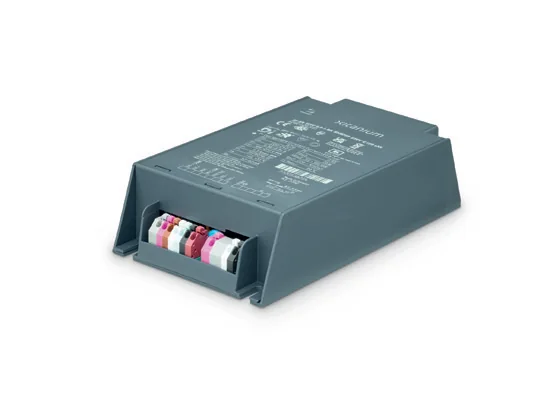

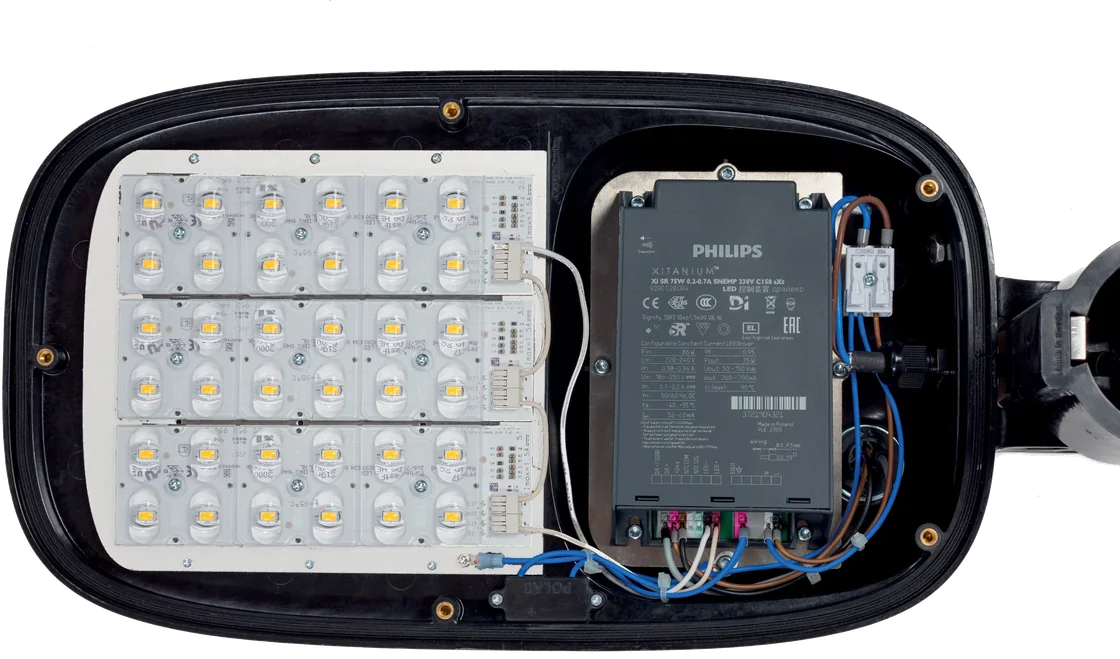

Xitanium Xtreme SR i CR drajveri mogu se koristiti u svetiljci sa dva Zhaga Book 18 priključka: gornjim za upravljački čvor (tip A) i donjim, na primer, za senzor prisustva (tip B). Izbor zavisi od potreba projekta za upravljanjem i praćenjem.

SR - Sensor Ready

Istovremeno podržava upravljački čvor tipa A i senzor tipa B preko dva Zhaga priključka. Omogućava merenje energije i radne podatke koji zavise od konfiguracije. D4i, CLO, DynaDimmer, podaci o svetiljci DALI 251, energetski podaci DALI 252, dijagnostika DALI 253.

CR - Connected Ready

Istovremeno podržava upravljački čvor tipa A i senzor tipa B preko dva Zhaga priključka. Omogućava energetske i radne podatke i podržava spoljašnji DALI. Priključak i dužina kabla proveravaju se za odabrani drajver i sistem upravljanja. D4i, CLO, DynaDimmer, podaci o svetiljci DALI 251, energetski podaci DALI 252, dijagnostika DALI 253.

Dodatne informacije

Drajver se bira prema potrebnom upravljanju. Više o upravljanju, senzorima i AirGlow-u na str. 29–31.

Prigušivanje: Listovi navode 10–100%, ali minimum zavisi i od podešene LED struje i minimalne izlazne struje drajvera. Ugrađeni noćni raspored LP-a ne može potpuno da ugasi svetlo; FP i SR mogu.

Više informacija na polab.se

Podešavanja: Dostupna funkcija drajvera nije uvek aktivirana pri isporuci. Pri naručivanju navedite izvedbu, programiranje i potrebe za energetskim i radnim podacima.

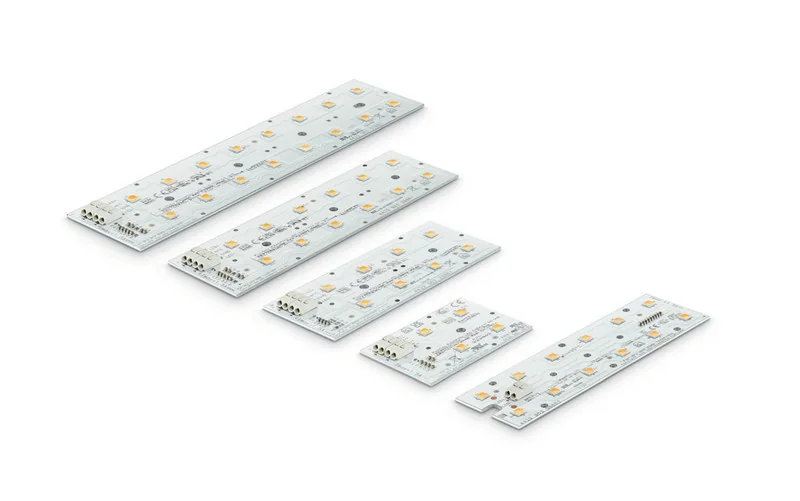

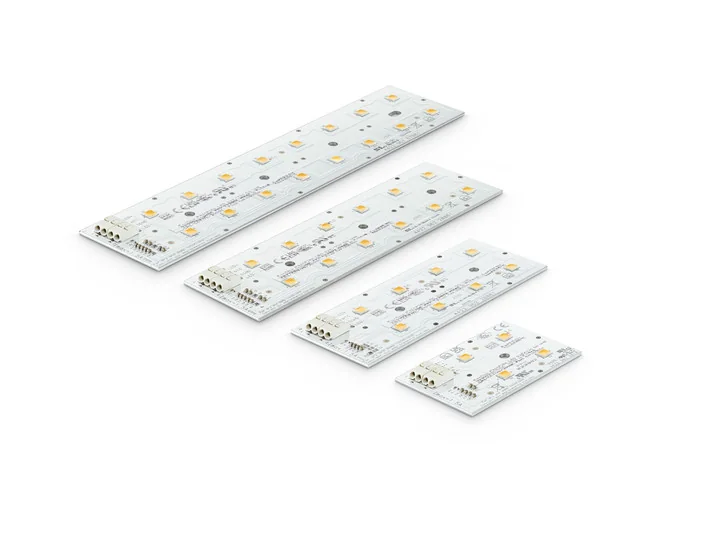

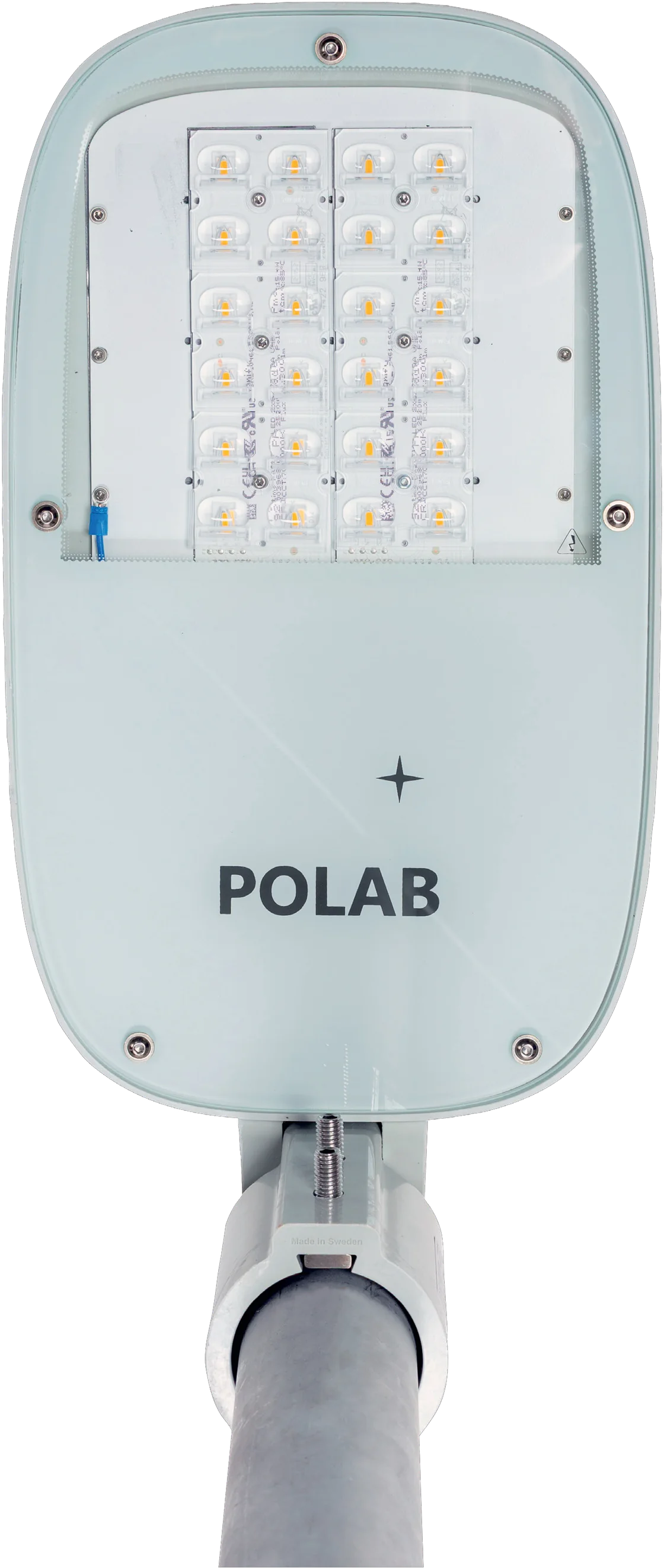

Philips Fortimo FastFlex serija

Omogućava izbor svetla prema zahtevima projekta za energetsku efikasnost, reprodukciju boja, atmosferu i odnos prema okolini. Temperatura boje i kvalitet svetla biraju se pomoću LED modula i sočiva prema potrebama projekta.

Fortimo FastFlex UHE – mnogo svetla, malo energije

UHE znači Ultra High Efficiency i razvijen je za veoma visoku svetlosnu efikasnost. Pogodan je za puteve, parkinge i veće površine gde dobro osvetljenje treba spojiti sa malom instaliranom snagom, manjom potrošnjom energije i nižim troškovima rada.

ColorRevive – jasnije boje pri slabijem svetlu

ColorRevive pojačava kontrast boja čak i pri niskim nivoima osvetljenja. Predmeti, materijali i ljudi lakše se razlikuju, stvarajući jasnije i prijatnije osvetljeno okruženje. Dobar izbor za ulice, staze, trgove i druge gradske prostore gde su vizuelni doživljaj i orijentacija važni.

Temperatura boje putem optike

Toplije svetlo može se dobiti i kombinovanjem LED modula sa AMBER ili SPECTRE sočivima.

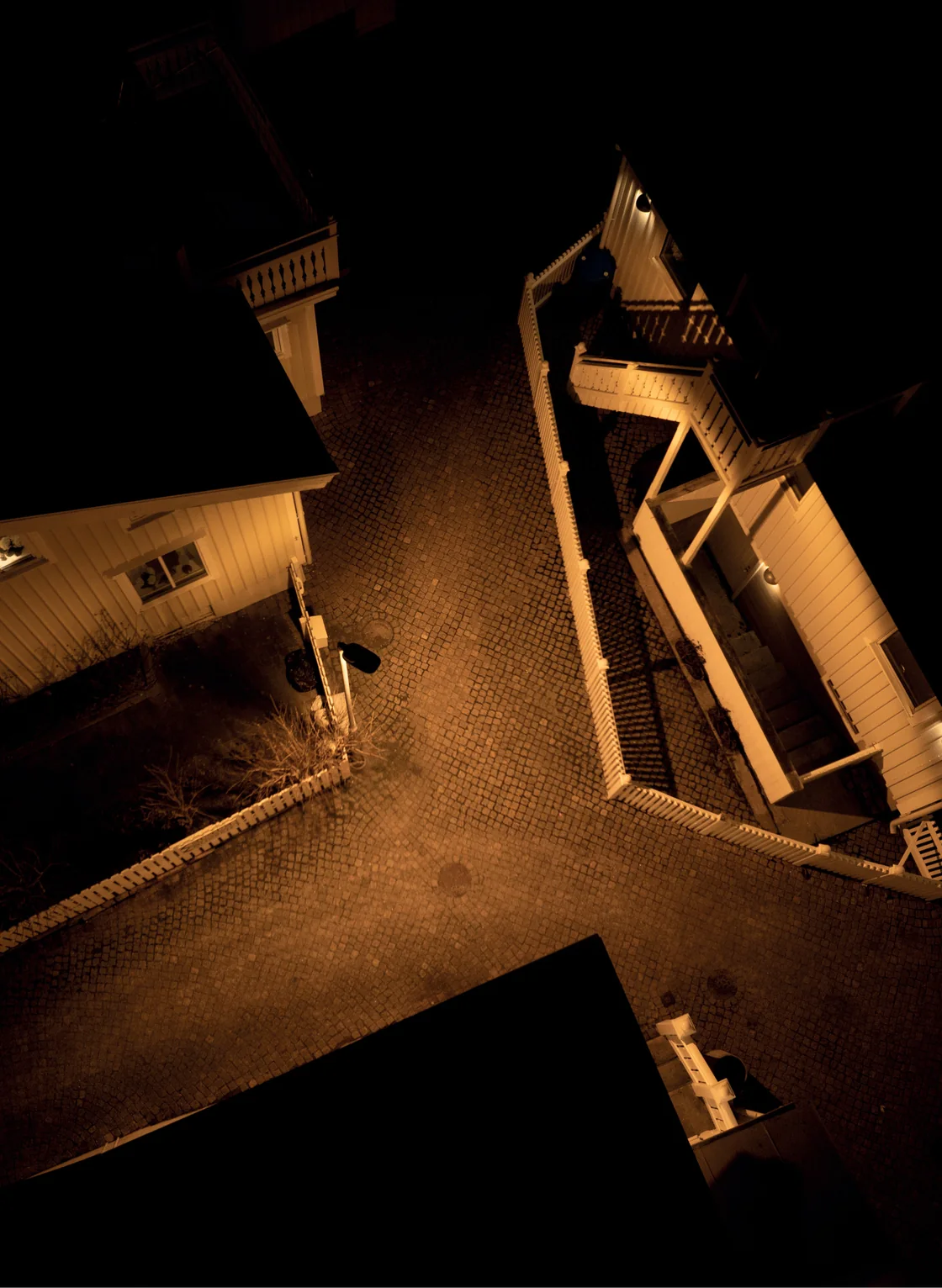

Color Ambiance daje prednost prijatnom svetlu koje stvara atmosferu. Karakter svetla ističe boje, materijale i arhitekturu bez utiska oštrog osvetljenja. Pogodan je za parkove, stambene zone, gradska jezgra i mesta gde svetlo treba da doprinese atmosferi i identitetu.

NightGlow – toplo svetlo za osetljiva noćna okruženja

NightGlow daje veoma toplo svetlo od 2000 K sa izraženim jantarnim karakterom i ograničenim udelom kratkotalasnog plavog svetla. Razvijen je za mesta gde osvetljenje treba da funkcioniše uz uvažavanje noćnog pejzaža, stambenog okruženja i divljih životinja: parkove, obalska šetališta, prirodne staze i područja uz osetljiva staništa.

Fortimo FastFlex HE – visoka svetlosna efikasnost

Serija HE kombinuje visoku svetlosnu efikasnost sa toplim svetlom. VALDUR koristi HE module za 2200 K i 2700 K. Druge temperature boje biraju se prema potrebama projekta. POLAB potvrđuje LED modul i izvedbu pri naručivanju.

Besök Signify:

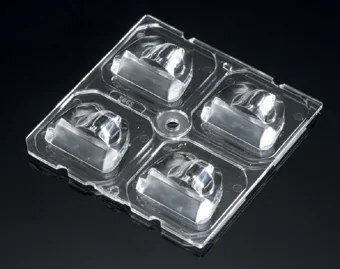

STRADA serija

Optimizovane raspodele za puteve, parkove i otvorene površine: efikasne i ravnomerne.

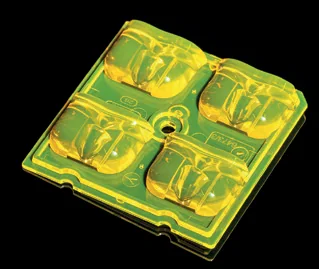

SPECTRE serija

Smanjuje plavu svetlost, uz manji gubitak svetlosti nego prethodna optika LEDiL Amber.

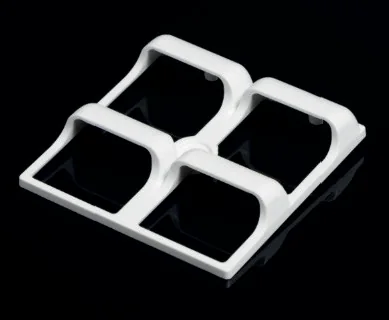

Pribor za zasenjivanje

Ograničava svetlo unazad. Bela površina malo povećava efikasnost refleksijom; crna najbolje blokira.

STRADA-2X2R serija

Reflektorska optika koja spaja visoku efikasnost i malo blještanje.

Našu standardnu LEDiL Strada DWC optiku pogledajte na strani 37.

Posetite LEDiL:

Philips drajveri koji se koriste u VALDUR-u imaju ugrađenu zaštitu od naponskih tranzijenata, odnosno naponskih udara.

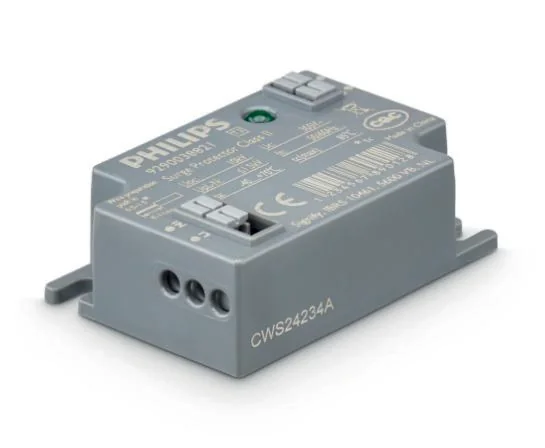

Za dodatnu zaštitu svetiljke se mogu naručiti sa zasebnim SPD-om, koji pruža dalju zaštitu od mrežnih tranzijenata i posrednih atmosferskih pražnjenja.

Indikacija stanja i nivo zaštite specificiraju se za SPD odabran za projekat.

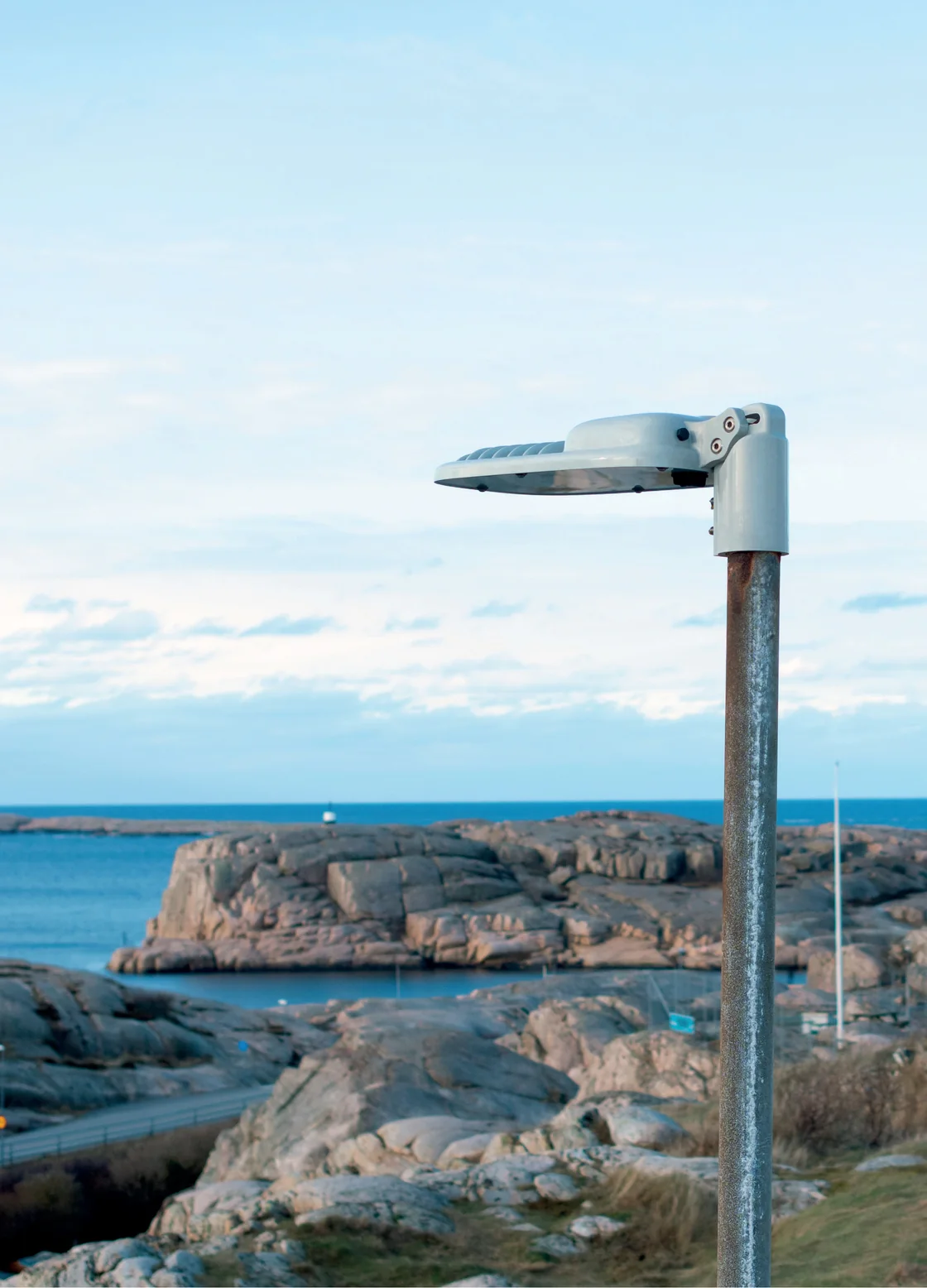

Upravljanje prema projektu.

VALDUR može imati Zhaga priključke, na primer za senzore pokreta, prisustva i dnevnog svetla, kao i spoljne komunikacione čvorove.

Svetlo se može prilagođavati aktivnosti i dnevnom svetlu: pojačati kada se neko približi i smanjiti kada je prostor prazan, radi manje potrošnje energije.

Svetiljke se mogu povezati i sa mrežnim prolazom i centralnim sistemom upravljanja radi nadzora, grupisanja i rasporeda. Zavisno od sistema, moguće je daljinsko praćenje potrošnje energije, radnih sati i prijava kvarova.

VALDUR se može prilagoditi sistemima upravljanja različitih dobavljača. Funkcije i kompatibilnost proveravaju se za svaki projekat. Izabrani sistem određuje potreban drajver i priključke svetiljke.

Opcije drajvera opisane su na stranama 17–19.

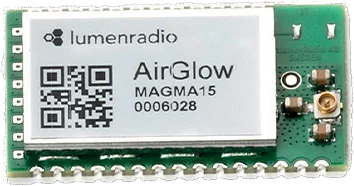

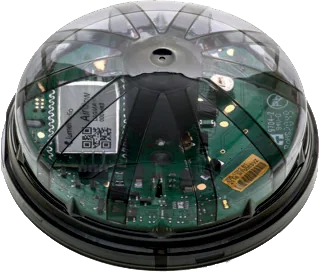

Prednost kompozita je to što VALDUR može biti isporučena sa AirGlow sistemom kompanije LumenRadio ugrađenim u svetiljku.

Kompozitno kućište propušta radio-signale, čime se uklanja potreba za spoljnim čvorom.

AirGlow stvara bežičnu mesh mrežu u kojoj svetiljke i senzori međusobno komuniciraju.

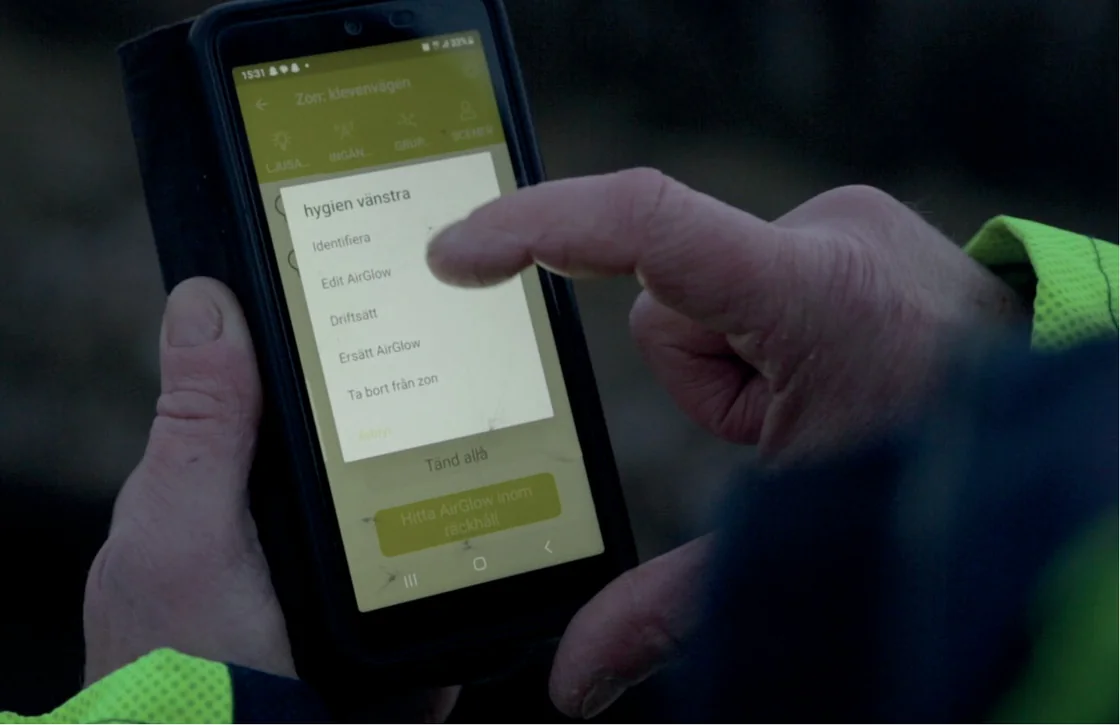

Sistem se može koristiti za planirano prigušivanje, upravljanje pokretom i zajedničko upravljanje više svetiljki. Osnovni rad može se odvijati lokalno putem mobilnog telefona, bez redovne pretplate.

Više na sajtu LumenRadio:

Pomažemo dizajnerima osvetljenja, projektantima i naručiocima da izaberu odgovarajuću izvedbu VALDUR-a za projekat.

Fotometrijskim datotekama, smernicama o kvalitetu svetla, snazi i optici i pomoći pri proračunima podržavamo izradu dobro prilagođenog rešenja osvetljenja.

Kontakt: info@polab.se

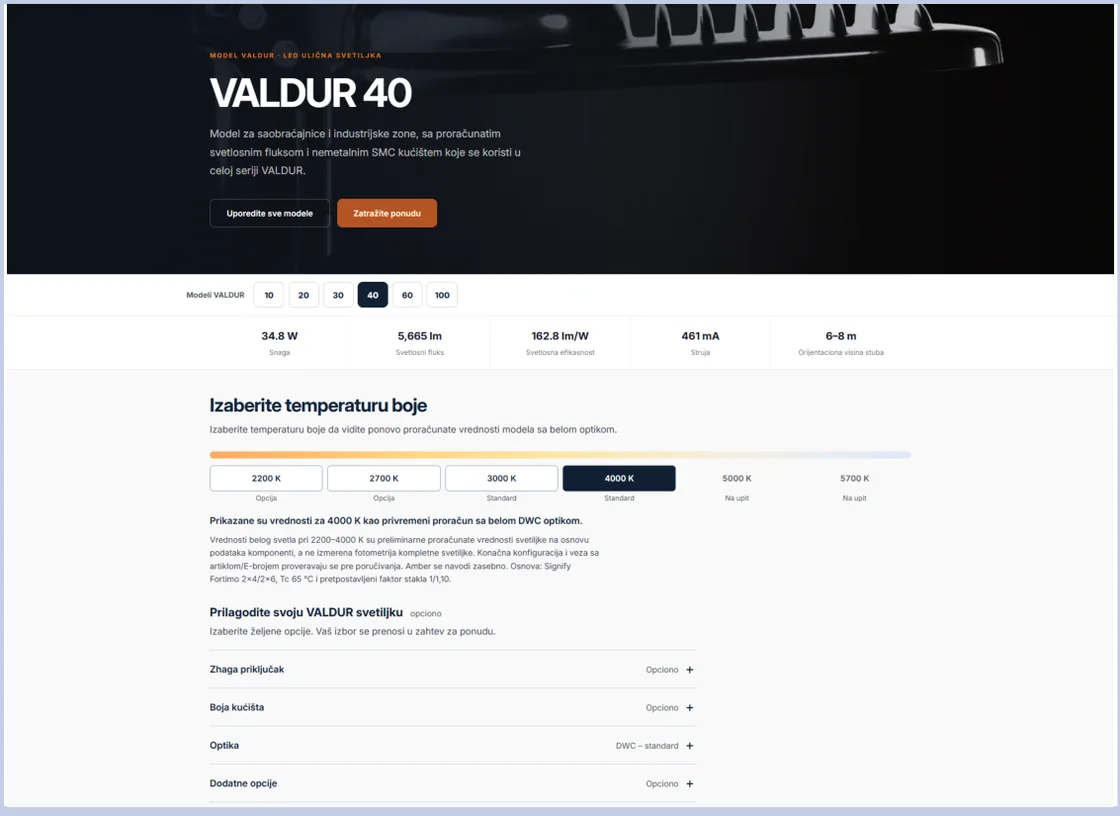

Istražite opcije pomoću VALDUR konfiguratora.

Naš onlajn konfigurator daje jasan pregled VALDUR opcija. Istražite izbor svetlosnog fluksa, temperature boje, optike i upravljanja da biste pronašli rešenje za svoj projekat.

Otkrijte mogućnosti na polab.se

Otvorite VALDUR konfigurator:

• Drajver: Philips Xitanium Xtreme LP
• LED modul: Philips Fortimo FastFlex UHE*
• Temperatura boje: 3000 K, 4000 K ili 1900 K*
• Standardna optika: LEDiL STRADA DWC
• Prikaz boja: beli LED Ra ≥ 70
• Radni vek: L90/B10, 100 000 sati
• Temperatura: -40 do +40 °C
• Kabl: 6 m–10 m ili dužina po izboru
• Stepen zaštite: IP66
• Napajanje: 220–240 V / 50–60 Hz
• Udarna struja: prema odabranom drajveru
• Poklopac: prozirno kaljeno staklo, 4 mm
• Otpornost na udar: IK08
• Materijal: termoreaktivni SMC kompozit
• Pričvrsni elementi: A4, SS316
• Boja: svetlosiva, crna; posebne boje po narudžbini
• Masa: od 3,5 kg do 5,1 kg
• Montaža: Ø 60 mm i Ø 48 mm

*Oko 1900 K: 2200 K HE + Amber DWC. SPECTRE se specificira zasebno.

RoHS compliant

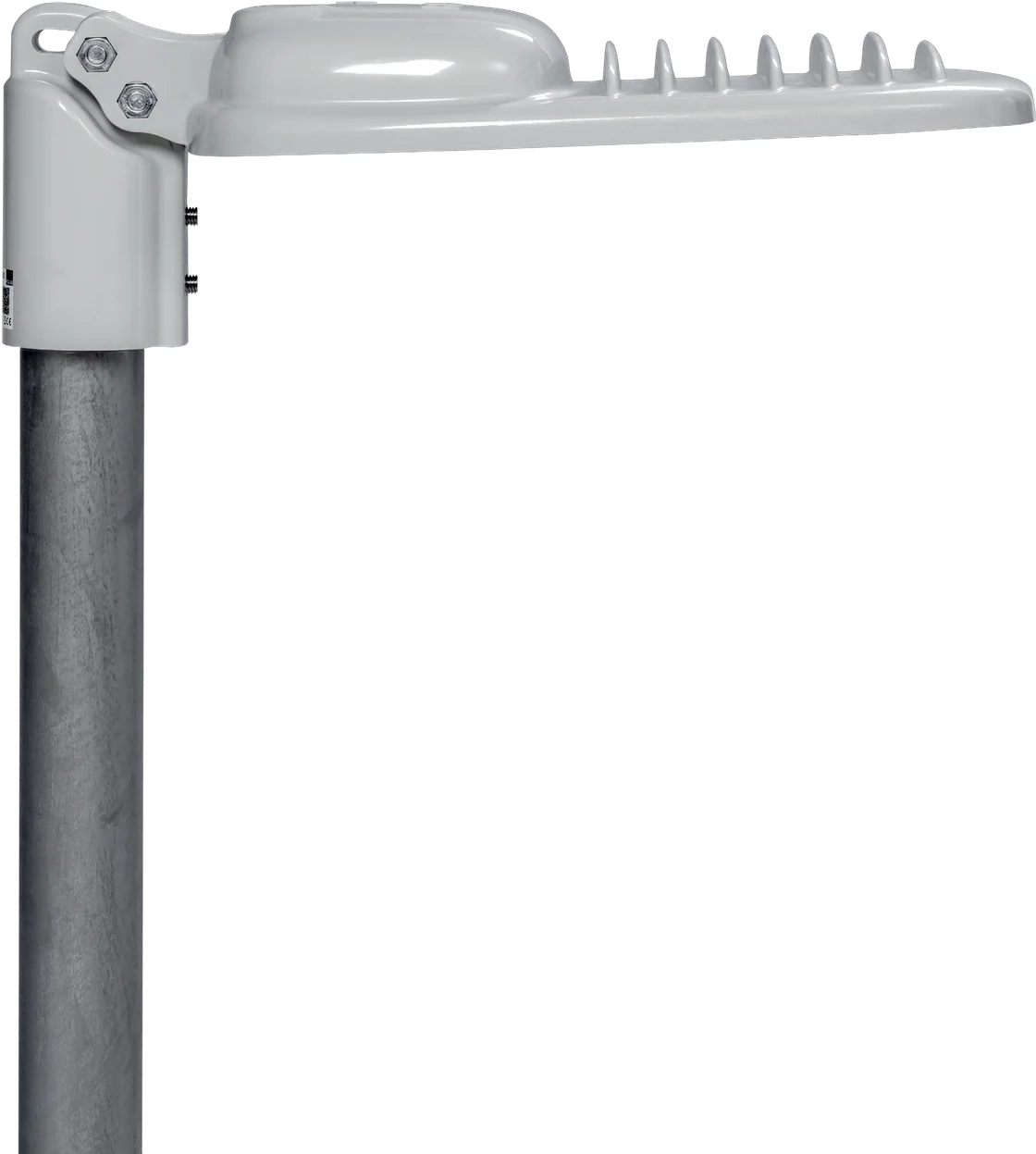

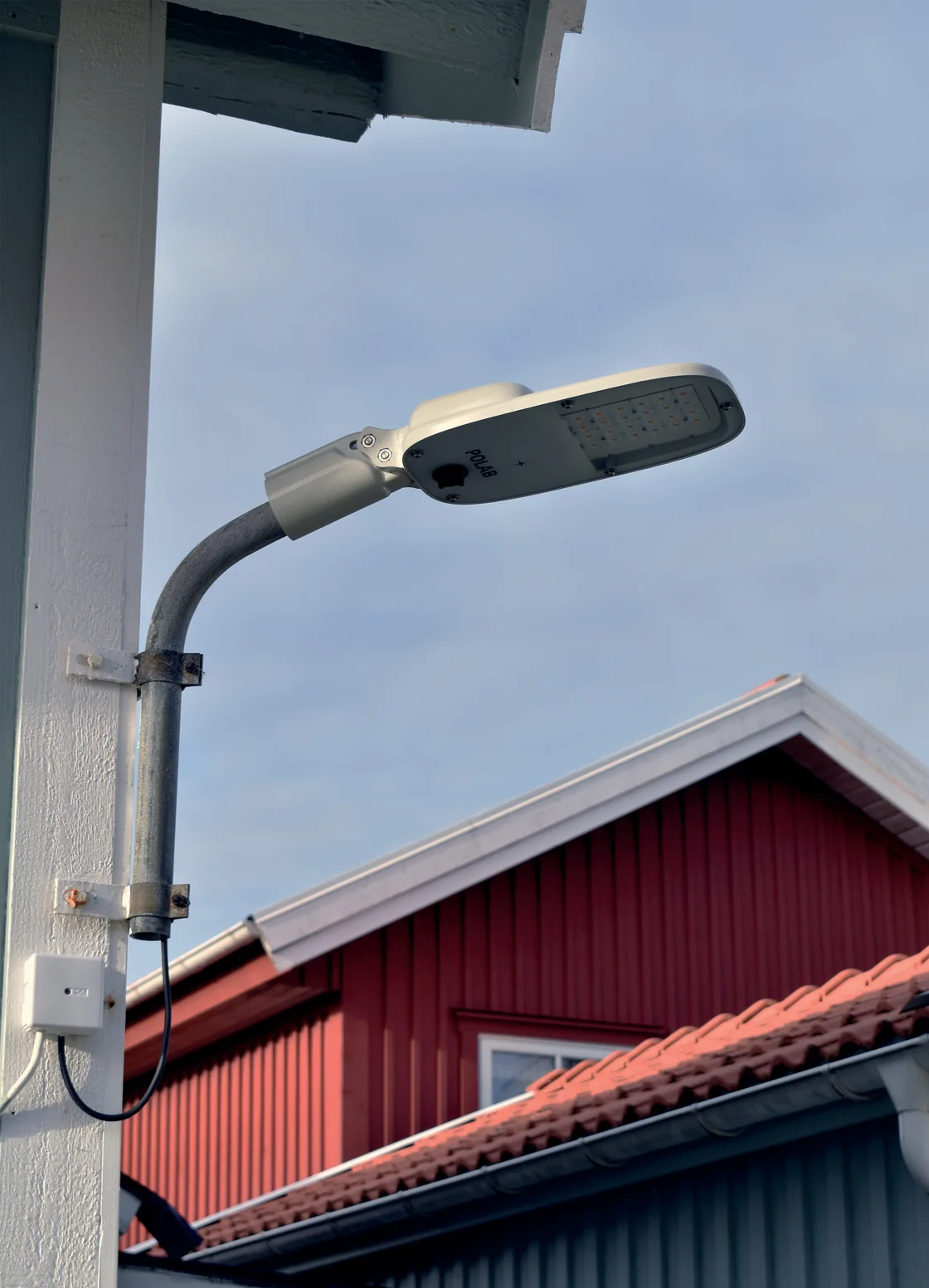

Nosač svetiljke

Isti nosač služi za montažu na prav stub ili horizontalni krak. Okreće se u željeni položaj za montažu.

Za stubove i krakove sa cevima Ø48 ili Ø60 mm.

VALDUR adapter Ø 48 mm

Adapter za stubove i krakove spoljnog prečnika 48 mm. Centrira nosač svetiljke oko cevi i olakšava montažu. Svetiljka se može montirati na cev od 48 mm i bez adaptera.

VALDUR garancija

20 godina garancije na koroziju kućišta i 5 godina funkcionalne garancije. Za veće projekte produženi garantni rok može se posebno ugovoriti.

Potpuni uslovi na: www.polab.se

Površina za vetar: 0,033 m²

Priključni kabl

DRAKAFLEX RDO/H05RN-F, 2×1,0 mm²

• VALDUR 10: 6 m
• VALDUR 20: 6 m
• VALDUR 30: 8 m
• VALDUR 40: 8 m
• VALDUR 60: 8 m
• VALDUR 100: 10 m

Ili naručite dužinu po izboru.

L - braon

N - plava

KLASA II

Opseg nagiba pri montaži na krak: −22° do +20°.

Nagib pri montaži na vrh stuba: −5° do +37°.

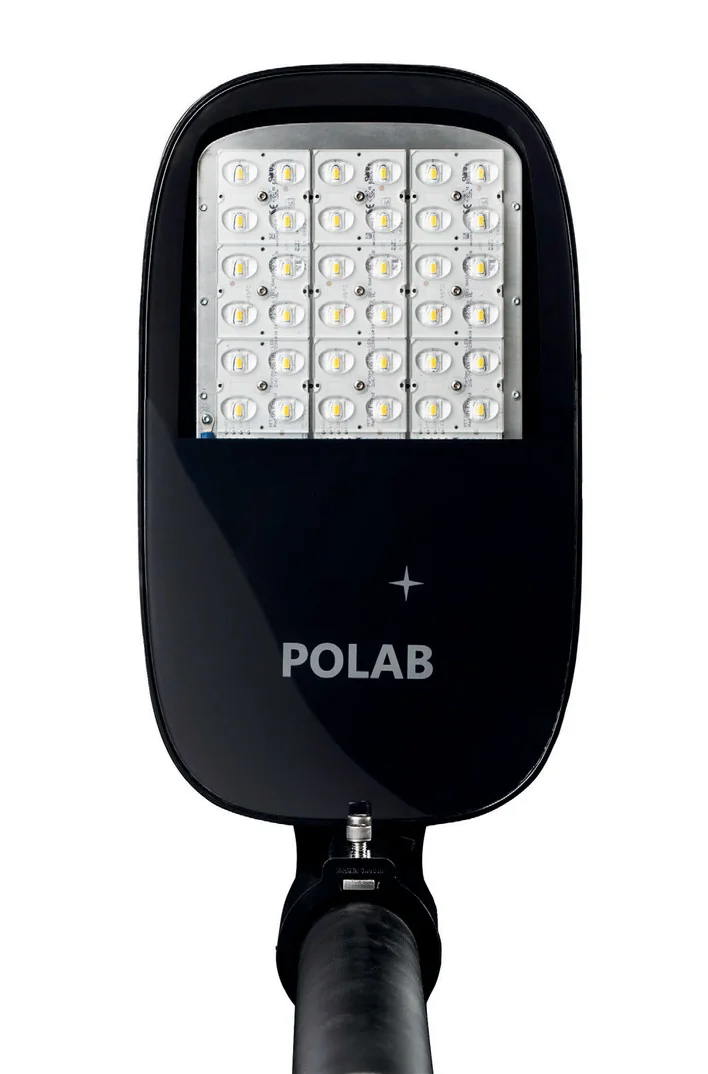

LEDiL Strada DWC

LEDiL Strada DWC, IESNA Type III (medium)

– naša svestrana standardna optika

Optika daje široku asimetričnu raspodelu svetla koja može doprineti dobroj ravnomernosti između stubova i preko širine puta.

Pogodna je za mnoge uobičajene instalacije, uključujući ulice, parkinge, pešačke i biciklističke staze.

Besök LEDiL:
